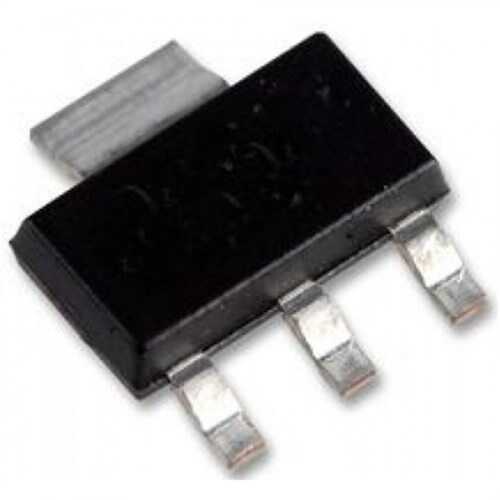

BSP125 SOT-223 NPN Transistör

BSP125, yüksek akım ve voltaj kapasitesini mükemmel termal performansla birleştiren, güçlü bir NPN Darlington transistörüdür. Sağlam SOT-223 yüzey montaj kılıfı içinde yer alan bu komponent, özellikle sürücü ve çıkış katları gibi güç gerektiren uygulamalar için tasarlanmıştır.

BSP125'in Özellikleri ve Avantajları

• Transistör Tipi: NPN Darlington - Çok yüksek DC akım kazancı (hFE) sağlar.
• Kılıf Tipi: SOT-223 - Orta güç uygulamaları için geliştirilmiş ısı dağıtımı sunar.
• Yüksek Voltaj Kapasitesi: Yüksek Kolektör-Emitör voltajına (Vceo) dayanabilir, bu da onu endüstriyel uygulamalar için uygun kılar.
• Yüksek Akım Kazancı: Darlington yapısı sayesinde, çok küçük bir baz akımı ile büyük bir kolektör akımını kontrol edebilir.
• Entegre Koruma Diyotları: Genellikle içerisinde baz-emitör dirençleri ve kolektör-emitör serbest geçiş diyotu barındırır.
• Sağlamlık: Güç anahtarlama ve sürücü devrelerinde güvenilir bir performans sunar.

Başlıca Kullanım Alanları

• Solenoid, valf ve röle sürücü devreleri
• DC motor kontrolü ve sürücüleri
• Lamba ve ısıtıcı sürücüleri
• Güç anahtarlama devreleri
• Endüstriyel otomasyon ve kontrol sistemleri
• Yüksek kazanç gerektiren amplifikatör katları

Sık Sorulan Sorular (SSS)

Soru: Darlington transistörün normal bir BJT'den farkı nedir?
→ Darlington transistör, aslında tek bir pakette birleştirilmiş iki BJT'den oluşur. Bu yapı, tek bir transistörün kazancının karesi kadar (β1 * β2) çok daha yüksek bir akım kazancı elde etmeyi sağlar. Bu sayede mikrokontrolör gibi düşük akımlı çıkışlarla yüksek akımlı yükler kolayca sürülebilir.

Soru: BSP125'in VCE(sat) değeri neden normal transistörlerden daha yüksektir?
→ Darlington yapısında iki transistör seri bağlandığı için, doyma gerilimi (VCE(sat)) de bu iki transistörün gerilim düşümlerinin toplamı kadardır. Bu nedenle VCE(sat) değeri genellikle 1V'un üzerindedir ve bu durum, verimliliğin çok kritik olduğu düşük voltajlı uygulamalarda bir dezavantaj olabilir.

Yüksek kazanç ve güç gerektiren sürücü devreleriniz için BSP125 NPN Darlington transistör ile kontrolü ele alın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
