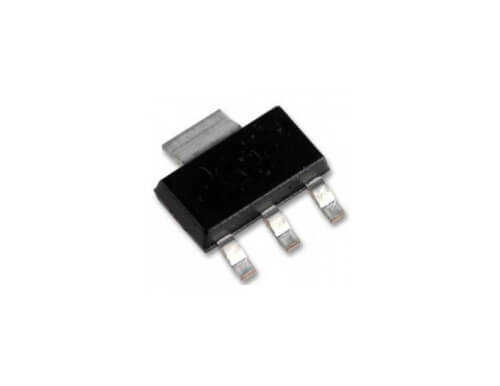

BSP78HUMA1 - BSP78 SOT-223

BSP78HUMA1, Infineon'un PROFET® ailesine ait akıllı bir yüksek taraf güç anahtarıdır (Smart High-Side Power Switch). Bu entegre, basit bir MOSFET'ten çok daha fazlasıdır; içerisinde aşırı akım, aşırı gerilim, kısa devre ve aşırı sıcaklık gibi durumlara karşı tam koruma ve teşhis (diagnostic feedback) özellikleri barındırır. SOT-223 kılıfı ile otomotiv ve endüstriyel uygulamalarda güvenilir yük anahtarlaması için tasarlanmıştır.

BSP78HUMA1 - BSP78 SOT-223'nin Özellikleri ve Avantajları

• Entegre Koruma Devreleri: Yükte oluşabilecek kısa devre, aşırı akım ve aşırı sıcaklık gibi arızalara karşı kendini ve sistemi korur.
• Teşhis Geri Beslemesi: Bir arıza durumu oluştuğunda mikrodenetleyiciye durum bilgisi göndererek akıllı kontrol sağlar.
• Düşük 'On-Resistance': Düşük Rds(on) değeri sayesinde anahtar üzerindeki güç kaybını ve ısınmayı en aza indirir.
• Otomotiv Kalitesi: Zorlu otomotiv standartlarına göre tasarlanmış olup yüksek güvenilirlik sunar.
• Doğrudan Mikrodenetleyici Kontrolü: Lojik seviye girişleri sayesinde bir mikrodenetleyici tarafından kolayca sürülebilir.

Başlıca Kullanım Alanları

• Otomotiv Gövde Kontrol Modülleri (Lamba, röle ve valf sürümü)
• Endüstriyel Otomasyon ve PLC Çıkışları
• Yüksek Akımlı DC Motor Sürücüleri
• Güç Dağıtım Modülleri
• Isıtıcı ve Solenoid Kontrolü

Sık Sorulan Sorular (SSS)

'Yüksek taraf anahtarı' (High-Side Switch) ne demektir?
→ Yüksek taraf anahtarı, yük ile pozitif besleme hattı arasına yerleştirilen bir anahtardır. Bu konfigürasyon, yükün bir ucunun her zaman toprağa (GND) bağlı kalmasını sağlar. Bu, özellikle otomotiv gibi şasenin toprak olarak kullanıldığı sistemlerde güvenlik ve arıza tespiti açısından avantajlıdır.

Bu entegre neden normal bir MOSFET'ten daha iyidir?
→ Normal bir MOSFET, koruma devreleri olmadan savunmasızdır. Kısa devre veya aşırı akım durumunda kolayca bozulabilir. BSP78HUMA1 gibi akıllı bir anahtar ise bu tür durumlarda kendini otomatik olarak kapatır, arızayı bildirir ve sistemin geri kalanının zarar görmesini engeller. Bu, çok daha sağlam ve güvenilir bir tasarım sağlar.

Zorlu koşullarda güvenilir yük anahtarlaması için akıllı koruma özellikli BSP78HUMA1'i projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
