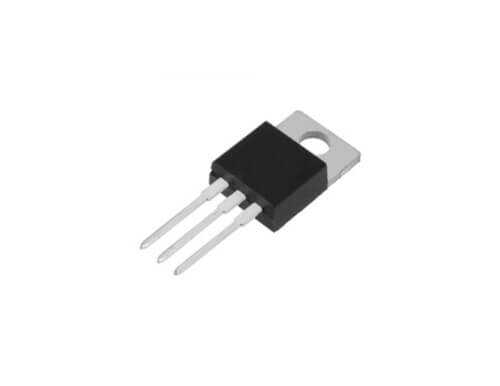

BTA24-800CWRG 25A 800V TO220AB

BTA24-800CWRG, yüksek akım kapasitesini üstün komütasyon performansıyla birleştiren, 25 Amper 800 Volt gücünde bir Snubberless™ Triyak'tır. Özellikle büyük endüktif yüklerin (motorlar, transformatörler) kontrolü için tasarlanmış olan bu komponent, harici snubber devresine olan ihtiyacı ortadan kaldırarak daha basit ve güvenilir devre tasarımlarına olanak tanır.

BTA24-800CWRG'nin Özellikleri ve Avantajları

• Yüksek Güç ve Snubberless Teknoloji: 25A'lik yüksek akım kapasitesini, endüktif yükler için optimize edilmiş snubberless performansı ile birleştirir.
• Mükemmel Voltaj Koruması: 800V tepe gerilim dayanımı ile en zorlu endüstriyel şebeke koşullarında bile emniyetli bir çalışma sağlar.
• Tasarım Kolaylığı: Snubber devresinin elimine edilmesi, PCB tasarımını basitleştirir, maliyeti düşürür ve potansiyel arıza noktalarını azaltır.
• Termal Verimlilik: TO-220AB kılıfı, yüksek güç altında oluşan ısının etkili bir şekilde dağıtılması için uygun soğutucularla kullanım imkanı sunar.
• Yüksek Güvenilirlik (RG Eki): 'RG' eki genellikle RoHS uyumluluğunu ve çevre dostu üretim standartlarını belirtir.

Başlıca Kullanım Alanları

• Orta ve büyük ölçekli AC endüksiyon motorlarının hız kontrolü ve yumuşak başlatma (soft-start) devreleri.
• Endüstriyel kaynak makineleri ve plazma kesicilerde güç kontrolü.
• Büyük transformatörlerin ve bobinlerin anahtarlanması.
• Yüksek güçlü endüstriyel otomasyon sistemleri ve motor sürücüleri.
• Ağır hizmet tipi solid-state röle (SSR) tasarımları.

Sık Sorulan Sorular (SSS)

BTA24-800 ile BTA24-800CW arasındaki fark nedir?
→ Her ikisi de 25A 800V triyak olmasına rağmen, 'CW' versiyonu çok daha yüksek bir dV/dt bağışıklığına sahiptir. Bu, özellikle motor gibi endüktif yükler anahtarlanırken oluşan gerilim piklerine karşı daha dayanıklı olduğu ve snubber devresi olmadan da kararlı bir şekilde çalışabildiği anlamına gelir. Standart BTA24-800, endüktif yüklerle kullanıldığında harici bir snubber devresi gerektirebilir.

Bu triyakı gate'inden tetiklemek için ne kadar akım gerekir?
→ BTA24-800CW serisinin gate tetikleme akımı (IGT) tipik olarak 50mA civarındadır. Bu nedenle, bir mikrodenetleyici çıkışından doğrudan sürülmemeli; MOC serisi bir opto-triyak veya küçük bir transistör içeren bir sürücü devresi kullanılmalıdır.

Zorlu endüktif yükleri kolayca kontrol altına almak için BTA24-800CWRG'nin snubberless gücünden faydalanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
