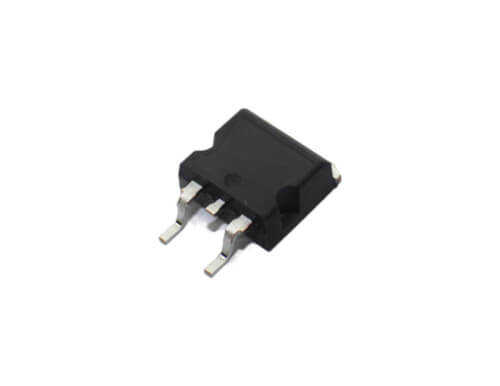

BTA330B-800CTJ 30A 800V D2PAK

BTA330B-800CTJ, yüzey montaj teknolojisi (SMD) ile yüksek güç anahtarlamayı birleştiren, 30 Amper 800 Volt kapasiteli, D2PAK kılıflı güçlü bir yüzey montaj triyak'tır. Otomatik dizgi süreçlerine uygun olan bu komponent, yüksek akım gerektiren kompakt tasarımlar için ideal bir çözüm sunar ve delik içi montaj (through-hole) ihtiyacını ortadan kaldırır.

BTA330B-800CTJ'nin Özellikleri ve Avantajları

• Yüksek Akım SMD Çözümü: 30A gibi çok yüksek bir akımı, kompakt D2PAK (TO-263) yüzey montaj kılıfında sunar.
• Otomatik Montaja Uygunluk: SMD kılıfı sayesinde pick-and-place makineleri ile hızlı ve verimli bir şekilde PCB'ye monte edilebilir.
• Mükemmel Voltaj Dayanımı: 800V'luk tepe gerilim değeri, endüstriyel ve ticari uygulamalarda güvenilirlik sağlar.
• İyi Termal Performans: Kılıfın altındaki geniş metal tab, ısıyı doğrudan PCB'nin bakır alanına aktararak etkili soğutma sağlar.
• Yüksek Güç Yoğunluğu: Kompakt boyutu ve yüksek güç kapasitesi, devre kartında yerden tasarruf ederek daha yoğun tasarımlara olanak tanır.

Başlıca Kullanım Alanları

• Kompakt motor sürücü kartları ve inverterler.
• Yüksek güçlü ev aletleri (indüksiyonlu ocaklar, ani su ısıtıcıları).
• Endüstriyel otomasyon ve proses kontrol modülleri.
• Yüksek akımlı solid-state rölelerin (SSR) yüzey montaj versiyonları.
• Akü şarj cihazları ve güç kaynaklarında AC anahtarlama katları.

Sık Sorulan Sorular (SSS)

D2PAK kılıflı bir triyak nasıl soğutulur?
→ D2PAK kılıfının altındaki metal plaka (tab), lehimleme sırasında PCB üzerindeki geniş bir bakır alana (copper pour) lehimlenir. Bu bakır alan, bir ısı yayıcı görevi görür. Çok yüksek güçlerde, PCB'nin bu alanı termal via'lar ile kartın diğer yüzündeki bakır alana bağlanabilir veya PCB'nin kendisine bir harici soğutucu monte edilebilir.

Bu triyak delikli pertinaks veya breadboard üzerinde kullanılabilir mi?
→ Hayır, BTA330B-800CTJ bir yüzey montaj (SMD) komponentidir. Bacakları deliklerden geçmek için tasarlanmamıştır. Sadece yüzey montaj teknolojisine uygun PCB'ler üzerinde kullanılabilir. Prototipleme için özel SMD-to-DIP adaptör kartları kullanılabilir.

Yüksek akım kapasitesini modern yüzey montaj tasarımıyla birleştirmek için BTA330B-800CTJ'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
