BTS426L1 TO-220/5 Akıllı Yüksek Taraf Güç Anahtarı

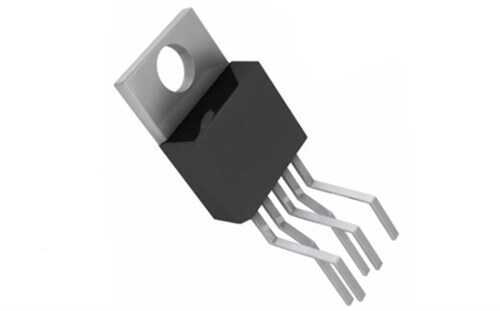

BTS426L1, PROFET® (PROtected FET) ailesine ait, N-kanallı bir güç MOSFET'i ve koruma devrelerini tek bir monolitik çipte birleştiren akıllı bir yüksek taraf güç anahtarıdır (Smart High-Side Power Switch). Özellikle otomotiv ve endüstriyel uygulamalarda 12V ve 24V'luk yükleri güvenli bir şekilde anahtarlamak için tasarlanmıştır. Sağlam TO-220/5 kılıfı yüksek akım ve iyi termal dağılım sağlar.

BTS426L1'in Özellikleri ve Avantajları

• Entegre Koruma Devreleri: Aşırı akım, aşırı sıcaklık (termal kapatma), kısa devre ve aşırı voltaj (yük boşalması) gibi durumlara karşı tam koruma sağlayarak sistemin dayanıklılığını artırır.
• Durum Geri Bildirimi (Diagnosis): Bir teşhis (diagnosis) pini sayesinde, anahtarın açık/kapalı durumu veya bir hata oluşup oluşmadığı (örneğin açık yük tespiti) hakkında mikrodenetleyiciye geri bildirim sağlar.
• Düşük 'On-State' Direnci (RDS(on)): 34 mΩ'luk çok düşük bir iletim durumu direncine sahiptir, bu da anahtar üzerindeki güç kaybını ve ısınmayı minimize eder.
• Doğrudan Mikrodenetleyici Sürümü: Mantık seviyesi (logic level) girişleri sayesinde standart 3.3V veya 5V mikrodenetleyiciler tarafından harici bir sürücü devresine ihtiyaç duyulmadan doğrudan kontrol edilebilir.
• Yüksek Akım Kapasitesi: Zorlu endüktif, kapasitif veya rezistif yükleri sürebilme kapasitesine sahiptir.

Başlıca Kullanım Alanları

• Otomotiv Elektroniği (Lamba, röle ve valf sürücüleri)
• Endüstriyel Otomasyon ve PLC Çıkışları
• Motor Sürücü Devreleri (DC Motorlar)
• Güç Dağıtım Sistemleri
• Yüksek Güçlü LED Sürücüleri

Sık Sorulan Sorular (SSS)

'Yüksek taraf anahtarı' (high-side switch) ne anlama gelir?
→ Yüksek taraf anahtarı, yük ile pozitif besleme hattı arasına yerleştirilir. Bu, yükün bir tarafının her zaman toprağa (GND) bağlı kalmasını sağlar. Özellikle otomotiv şasisi gibi ortak topraklama noktalarının olduğu sistemlerde güvenlik ve kablolama kolaylığı açısından tercih edilir.

BTS426L1 ile PWM sinyali kullanarak bir lambanın parlaklığını ayarlayabilir miyim?
→ Evet, BTS426L1'in anahtarlama hızları PWM (Darbe Genişlik Modülasyonu) uygulamaları için uygundur. Bu sayede lambaların parlaklığını, motorların hızını veya ısıtıcıların gücünü hassas bir şekilde kontrol edebilirsiniz.

Güçlü yüklerinizi akıllı koruma ve teşhis özellikleriyle kontrol etmek için endüstri standardı BTS426L1'i projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
