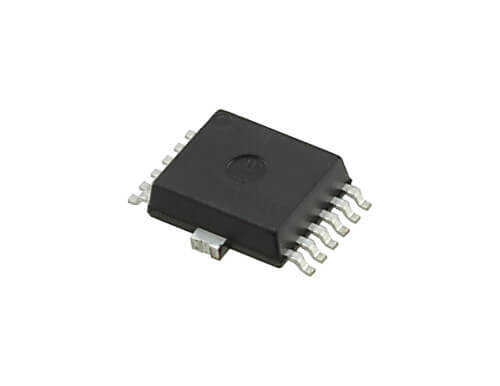

BTS5215L PG-DSO-12

BTS5215L, Infineon Technologies tarafından PROFET (PROtected FET) ailesi altında üretilen, akıllı bir yüksek taraf güç anahtarıdır (Smart High-Side Power Switch). Bu entegre, özellikle 12V otomotiv ve endüstriyel uygulamalar için tasarlanmıştır. Dahili koruma ve teşhis (diagnostik) özellikleri sayesinde, standart bir MOSFET ve harici bileşenlerle oluşturulmuş devrelere göre çok daha güvenilir ve kompakt bir çözüm sunar. Rölelerin ve sigortaların yerini almak için mükemmel bir alternatiftir.

BTS5215L PG-DSO-12'nin Özellikleri ve Avantajları

• Entegre Koruma Devreleri: Aşırı akım, aşırı sıcaklık, kısa devre ve aşırı gerilim gibi durumlara karşı tam koruma sağlar.
• Düşük Açık Durum Direnci (RDS(on)): Tipik olarak 45mΩ olan düşük RDS(on) değeri, güç kaybını ve ısı üretimini minimize eder.
• Teşhis (Diagnostik) Geri Bildirimi: Yük akımını izleyen bir sensör çıkışı (IS) ile açık yük tespiti ve arıza durumu geri bildirimi sağlar.
• 3.3V ve 5V Mantık Seviyesi Uyumlu: Giriş pini, modern mikrodenetleyicilerle doğrudan sürülmeye uygundur.
• Yüksek Sürekli Akım Kapasitesi: Zorlu yükleri (lambalar, motorlar, solenoidler) rahatlıkla sürebilir.
• Otomotiv Kalifikasyonu: AEC-Q100 standardına uygun olarak üretilmiştir, bu da zorlu otomotiv ortamları için güvenilirliğini kanıtlar.

Başlıca Kullanım Alanları

• Otomotiv Gövde Kontrol Modülleri (BCM)
• Otomotiv Aydınlatma Sistemleri (Farlar, Sis Lambaları)
• Endüstriyel Kontrol ve Otomasyon
• DC Motor ve Solenoid Sürücüleri
• Güç Dağıtım Modülleri ve Akıllı Sigorta Kutuları

Sık Sorulan Sorular (SSS)

Soru: BTS5215L'yi PWM ile sürebilir miyim?
→ Cevap: Evet, BTS5215L PWM sinyalleri ile sürülebilir. Bu sayede lamba parlaklığı veya motor hızı gibi analog kontrol gerektiren uygulamalarda kullanılabilir. Ancak, datasheet'te belirtilen anahtarlama frekansı limitlerine dikkat edilmelidir.

Soru: Yük akımını nasıl ölçebilirim?
→ Cevap: IS (Sense Current) pini, ana akımın belirli bir oranında (kILIS) bir akım çıkışı sağlar. Bu pine seri bir hassas direnç bağlayarak oluşan gerilimi bir ADC ile okuyabilir ve yük akımını hassas bir şekilde ölçebilirsiniz.

Otomotiv ve endüstriyel projelerinizde akıllı ve korumalı güç anahtarlaması için BTS5215L'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
