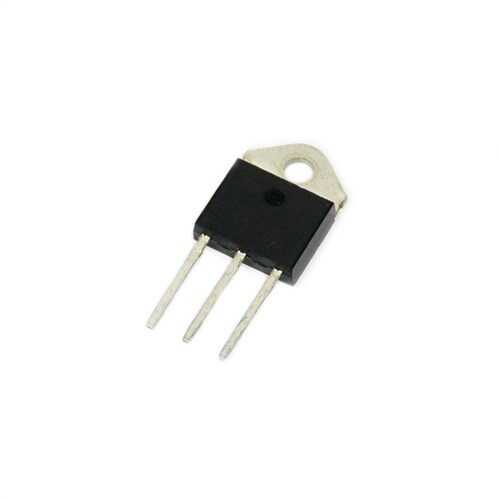

BTW69-1200RG - BTW69-1200 TOP3 Tristör

BTW69-1200RG, çok yüksek güç, yüksek gerilim ve yüksek akım uygulamaları için tasarlanmış üst düzey bir güç tristörüdür. 1200 Volt'luk etkileyici gerilim dayanımı ve yüksek akım kapasitesi ile endüstriyel güç elektroniğinin en zorlu alanlarında kullanılır. TOP3 (TO-247 benzeri) kılıfı, oluşan yüksek ısıyı verimli bir şekilde dağıtmak ve güvenli bir montaj sağlamak üzere özel olarak tasarlanmıştır.

BTW69-1200RG - BTW69-1200 TOP3 Tristör'nin Özellikleri ve Avantajları

• Çok Yüksek Gerilim Dayanımı: 1200V'luk ters tepe gerilimi (VDRM/VRRM) sayesinde 380V/400V gibi endüstriyel şebekelerde bile güvenle kullanılabilir.
• Yüksek Akım Kapasitesi: Tipik olarak 50 Amper'e varan RMS akım kapasitesi ile çok büyük motorları ve endüstriyel yükleri kontrol edebilir.
• TOP3 Güç Kılıfı: Mükemmel termal iletkenlik sunan TOP3 kılıfı, yüksek güç uygulamalarında güvenilir çalışma için büyük soğutuculara kolay montaj imkanı tanır.
• Yüksek Güvenilirlik (RG Serisi): Genellikle 'Rugged' veya RoHS uyumlu serileri belirten RG soneki, ürünün zorlu endüstriyel koşullara karşı dayanıklılığını ve çevre standartlarına uygunluğunu ifade eder.

Başlıca Kullanım Alanları

• Yüksek güçlü AC motor sürücüleri ve yumuşak yol vericiler (soft starters)
• Endüstriyel fırınlar, kaynak makineleri ve endüksiyonla ısıtma sistemleri
• Yüksek gerilim güç kaynakları ve statik VAR kompanzatörleri
• Devre kesiciler ve katı hal kontaktörleri (solid-state contactors)
• Kontrollü köprü doğrultucular

Sık Sorulan Sorular (SSS)

Bu tristör için ne tür bir soğutucu kullanmalıyım?
→ BTW69-1200, yüksek güçte çalışırken ciddi miktarda ısı üretecektir. Bu nedenle, termal direnci çok düşük olan, büyük ve genellikle fan soğutmalı alüminyum soğutucular kullanılmalıdır. Soğutucu seçimi, çalışılan akım, gerilim ve ortam sıcaklığına göre dikkatlice hesaplanmalıdır.

TOP3 ve TO-247 kılıfları aynı mıdır?
→ TOP3 ve TO-247 kılıfları fiziksel boyut ve pin yapısı olarak birbirlerine çok benzer ve çoğu zaman birbirlerinin yerine kullanılabilirler. TOP3, bazı üreticilerin kullandığı özel bir isimlendirme olabilir. Her zaman montaj delikleri ve boyutlar için datasheet'i kontrol etmek en iyisidir.

Endüstriyel güç elektroniğinde sınırları zorlayan projeleriniz için BTW69-1200RG'nin rakipsiz gücünü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve parametreler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
