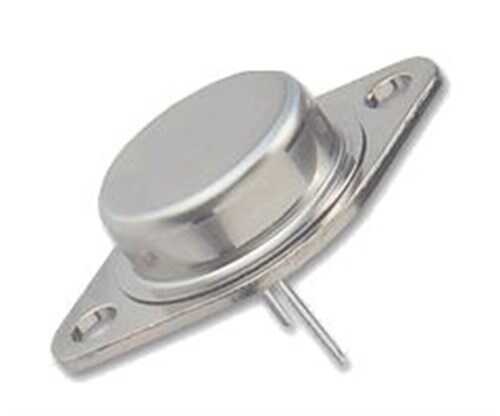

BU208D TO-3 NPN Transistör

BU208D, özellikle eski nesil tüplü (CRT) televizyonların ve monitörlerin yatay saptırma (horizontal deflection) çıkış katları için tasarlanmış, çok yüksek voltajlı bir NPN güç transistörüdür. Model adındaki 'D' harfi, içerisinde kollektör ve emiter arasına ters paralel olarak bağlı entegre bir damper diyot olduğunu belirtir. Bu diyot, devrenin verimliliğini artırır ve harici bir bileşen ihtiyacını ortadan kaldırır.

BU208D TO-3 NPN Transistör'nin Özellikleri ve Avantajları

• Çok Yüksek Kollektör-Emitör Voltajı (Vces): 1500V gibi çok yüksek tepe gerilimlerine dayanabilir, bu da onu yüksek endüktif geri tepmelerin olduğu devreler için ideal kılar.
• Entegre Damper Diyot: Yatay saptırma devrelerindeki rezonans enerjisini geri kazanmak için gereken damper diyotu kendi bünyesinde barındırır. Bu, devre tasarımını basitleştirir.
• Metal TO-3 Kılıf: Yüksek güç altında çalışırken oluşan ısının etkin bir şekilde dağıtılması için mükemmel termal iletkenlik sunan sağlam metal kılıfa sahiptir.
• Hızlı Anahtarlama: Yüksek frekanslı yatay tarama sinyallerini hatasız bir şekilde anahtarlayabilme yeteneğine sahiptir.
• Yüksek Güvenilirlik: CRT TV tamiri ve restorasyon projeleri için kanıtlanmış ve güvenilir bir çözümdür.

Başlıca Kullanım Alanları

• CRT televizyon ve monitörlerin yatay saptırma devreleri
• Yüksek voltajlı anahtarlamalı güç kaynakları (SMPS)
• Endüstriyel yüksek voltaj inverterleri
• Ateşleme sistemleri
• Plazma jeneratörleri

Sık Sorulan Sorular (SSS)

Soru: BU208A ile BU208D arasındaki fark nedir?
→ Temel fark, 'D' sonekidir. BU208D, entegre bir damper diyota sahiptir. BU208A modelinde ise bu dahili diyot bulunmaz. Eğer devreniz harici bir damper diyot kullanmıyor ve buna ihtiyaç duyuyorsa, mutlaka BU208D modelini kullanmalısınız.

Soru: Bu transistör neden bu kadar yüksek voltaja dayanıklı olmalı?
→ CRT ekranların yatay saptırma devrelerinde, elektron demetini saptıran bobin (yoke coil) yüksek endüktif bir yüktür. Akım aniden kesildiğinde, bu bobin üzerinde binlerce voltluk geri tepme gerilimi (flyback voltage) oluşur. BU208D, bu yüksek gerilim piklerine hasar görmeden dayanacak şekilde tasarlanmıştır.

CRT TV onarımları ve yüksek voltajlı özel projeleriniz için endüstri standardı BU208D'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
