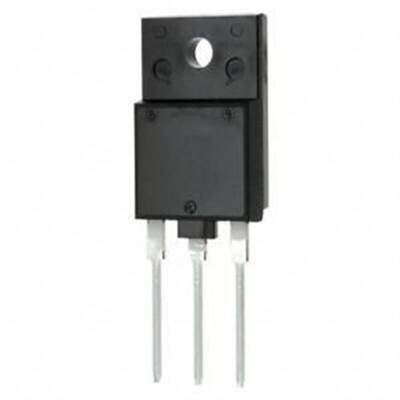

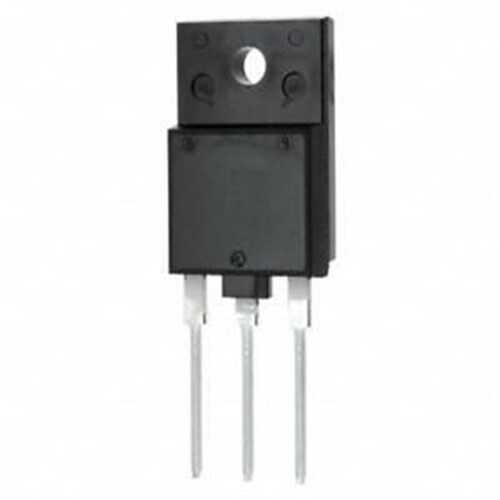

BU508DX TO-3PF NPN Transistör

BU508DX, özellikle yüksek voltaj ve yüksek hızlı anahtarlama gerektiren uygulamalar için tasarlanmış, dayanıklı bir NPN güç transistörüdür. Tamamen yalıtılmış TO-3PF kılıfı sayesinde, ek izolatör pedi gerektirmeden doğrudan soğutucuya monte edilebilir, bu da montaj kolaylığı ve güvenilirlik sağlar. Dahili sönümleyici (damper) diyotu ile endüktif yüklerin anahtarlanmasında üstün performans sergiler.

BU508DX'in Özellikleri ve Avantajları

• Yüksek Kollektör-Emitör Gerilimi (VCEO): Yüksek voltajlı devrelerde güvenli bir şekilde çalışmasını sağlar (tipik olarak 700V).
• Yüksek Akım Kapasitesi (IC): Güçlü anahtarlama uygulamaları için yeterli akımı (8A) yönetebilir.
• Dahili Damper Diyot: Bobin gibi endüktif yüklerin neden olduğu geri tepme gerilimlerine karşı koruma sağlar ve anahtarlama verimliliğini artırır.
• İzoleli TO-3PF Kılıf: Montaj sırasında kısa devre riskini ortadan kaldırır ve termal performansı iyileştirir.
• Hızlı Anahtarlama Hızı: Yüksek frekanslı güç kaynakları ve balast devreleri için idealdir.

Başlıca Kullanım Alanları

• Tüplü (CRT) televizyon ve monitörlerin yatay saptırma (horizontal deflection) katları.
• Anahtarlamalı Güç Kaynakları (SMPS).
• Elektronik balastlar ve aydınlatma devreleri.
• Yüksek voltajlı bobin ve röle sürücü devreleri.
• Endüstriyel motor kontrol üniteleri.

Sık Sorulan Sorular (SSS)

BU508A ile BU508DX arasındaki fark nedir?
→ 'DX' son eki, transistörün içinde kollektör ve emitör arasına ters paralel bağlı bir sönümleyici (damper) diyot olduğunu belirtir. BU508A modelinde bu diyot bulunmaz. Bu diyot, özellikle yatay saptırma devreleri gibi endüktif yüklerde kritik öneme sahiptir.

Bu transistör çok ısınıyor, normal mi?
→ Evet, BU508DX gibi güç transistörleri çalışırken önemli miktarda ısı üretir. Verimli çalışması ve ömrünün uzun olması için mutlaka uygun boyutlarda bir alüminyum soğutucuya, termal macun kullanılarak monte edilmelidir.

Yüksek voltajlı onarım ve güç projelerinizde BU508DX ile güvenilir ve stabil bir anahtarlama performansı elde edin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
