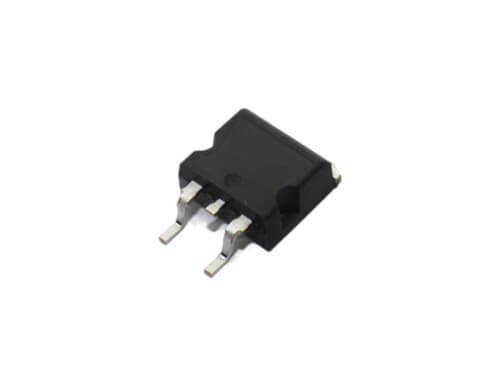

BUK7611-55A D2PAK Mosfet - Transistör

BUK7611-55A, yüzey montaj teknolojisi (SMT) için tasarlanmış, 55V gerilim ve 75A'e kadar akım kapasitesine sahip, çok düşük Rds(on) değerli bir N-Kanal Güç MOSFET'idir. Kompakt D2PAK (TO-263) kılıfı içerisinde yüksek performans sunarak modern güç elektroniği tasarımları için mükemmel bir çözümdür.

BUK7611-55A D2PAK Mosfet - Transistör'nin Özellikleri ve Avantajları

• Ultra Düşük Rds(on): Sadece 11 mΩ (miliohm) gibi son derece düşük bir iletim direncine sahiptir, bu da minimum güç kaybı ve maksimum verimlilik sağlar.
• Yüksek Akım Kapasitesi: D2PAK kılıfı için oldukça yüksek olan 75A'lik sürekli akım taşıma kapasitesine sahiptir (uygun PCB soğutması ile).
• D2PAK Yüzey Montaj Kılıfı: Otomatik dizgi ve reflow lehimleme proseslerine uygun olan D2PAK kılıfı, seri üretimde maliyet ve zaman avantajı sunar.
• Otomotiv Kalitesi (AEC-Q101): Zorlu otomotiv standartlarına uygun olarak kalifiye edilmiştir, bu da yüksek güvenilirlik ve dayanıklılık anlamına gelir.
• Hızlı Anahtarlama Kabiliyeti: Yüksek frekanslı DC-DC dönüştürücüler ve anahtarlamalı güç kaynakları için optimize edilmiştir.

Başlıca Kullanım Alanları

• Otomotiv 12V Sistemleri (Motor kontrol, aydınlatma, güç dağıtımı)
• Akü ile Çalışan Cihazlar ve Elektrikli El Aletleri
• Yüksek Verimli DC-DC Dönüştürücüler
• Telekomünikasyon Güç Kaynakları
• Fırçasız DC (BLDC) Motor Sürücü Kartları

Sık Sorulan Sorular (SSS)

D2PAK kılıfının termal yönetimi nasıl yapılır?
→ D2PAK kılıfının altındaki geniş metal tırnak (tab), ısıyı doğrudan PCB'ye aktarmak için tasarlanmıştır. Verimli bir soğutma için bu tırnağın PCB üzerindeki geniş bir bakır alana (thermal pad) lehimlenmesi ve bu alanın termal via'lar ile diğer katmanlardaki bakır alanlara bağlanması kritik öneme sahiptir.

Bu MOSFET 3.3V mikrodenetleyici ile sürülebilir mi?
→ Hayır, BUK7611-55A standart kapı eşik gerilimine sahiptir. Verimli bir şekilde çalışması için genellikle 10V'luk bir kapı sürücü sinyali gerekir. 3.3V veya 5V'luk bir mikrodenetleyici ile kullanmak için bir gate driver entegresi kullanılmalıdır.

Yüzey montajlı tasarımlarınızda BUK7611-55A ile verimliliği ve güç yoğunluğunu en üst düzeye çıkarın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin özel gereksinimleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
