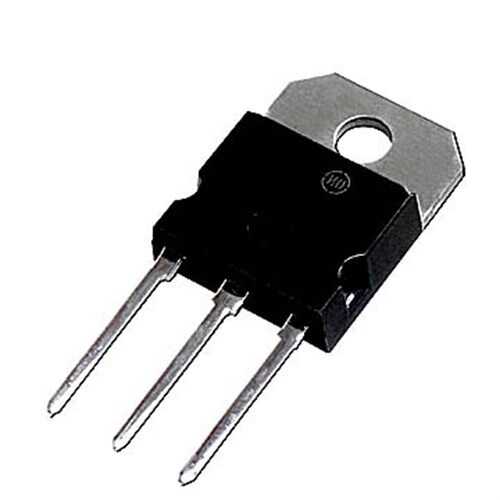

BUP305D TO-218AB IGBT - Transistör

BUP305D, yüksek güç uygulamaları için tasarlanmış, içerisinde hızlı bir serbest geçiş diyotu barındıran sağlam bir N-Kanal IGBT'dir. TO-218AB kılıfı ile sunulan bu güç transistörü, özellikle yüksek voltaj ve akım gerektiren endüstriyel motor sürücüleri ve inverter sistemlerinde güvenilir bir performans sergiler.

BUP305D'nin Özellikleri ve Avantajları

• Yüksek Voltaj Kapasitesi: Genellikle 1000V veya 1200V gibi yüksek kolektör-emiter gerilimlerine dayanacak şekilde tasarlanmıştır, bu da onu endüstriyel 3-fazlı sistemler için uygun kılar.
• Entegre Hızlı Diyot (Fast-Recovery Diode): İçerisindeki anti-paralel diyot, harici bileşen ihtiyacını azaltır ve endüktif yük anahtarlamada performansı optimize eder.
• Sağlam TO-218AB Kılıf: TO-247'ye benzer boyutlarda olan TO-218 kılıfı, mükemmel termal dağılım ve mekanik dayanıklılık sunar.
• Paralel Çalışmaya Uygunluk: Pozitif sıcaklık katsayısı, daha yüksek akım kapasitesi elde etmek için birden fazla IGBT'nin paralel bağlanmasını kolaylaştırır.

Başlıca Kullanım Alanları

• Yüksek Güçlü AC/DC Motor Sürücüleri
• Endüstriyel Inverterler ve Frekans Konvertörleri
• Kaynak Makineleri
• Güneş Enerjisi (Solar) Inverterleri
• Kesintisiz Güç Kaynakları (UPS)

Sık Sorulan Sorular (SSS)

TO-218AB kılıfı ile TO-247 arasındaki temel fark nedir?
→ Her iki kılıf da yüksek güç uygulamaları için tasarlanmıştır ve boyutları çok benzerdir. TO-218 genellikle biraz daha kalın bacaklara sahip olabilir ve vida deliği tasarımı farklılık gösterebilir. Elektriksel ve termal olarak büyük ölçüde birbirlerinin yerine kullanılabilirler, ancak montaj deliklerinin uyumluluğu kontrol edilmelidir.

Bu IGBT'yi sürerken gate direncini nasıl seçmeliyim?
→ Gate direnci (Rg), IGBT'nin açılma ve kapanma hızını doğrudan etkiler. Daha düşük bir Rg, daha hızlı anahtarlama ama daha fazla voltaj/akım aşımı ve EMI gürültüsü anlamına gelir. Daha yüksek bir Rg ise anahtarlamayı yavaşlatır ama sistemi daha kararlı hale getirir. Optimum değer, uygulamanın datasheet'i ve pratik testlerle belirlenmelidir.

Endüstriyel seviye güç ve dayanıklılık gerektiren projeleriniz için BUP305D IGBT'nin sağlam performansına güvenin!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
