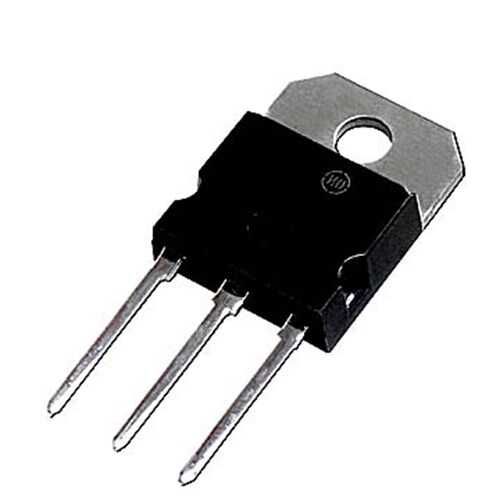

BUZ385 TO-218AA Mosfet - Transistör

BUZ385, BUZ ailesinin yüksek voltaj kapasitesine sahip üyelerinden bir diğeri olan, dayanıklı bir N-Kanal güç Mosfet'idir. 500V'luk Drain-Source gerilim dayanımı ve büyük TO-218AA kılıfı ile, özellikle şebeke voltajından beslenen yüksek güçlü anahtarlamalı uygulamalar için tasarlanmıştır. Güvenilir performansı, onu endüstriyel güç kaynakları ve motor kontrol sistemleri gibi kritik görevlerde vazgeçilmez kılar.

BUZ385'in Özellikleri ve Avantajları

• Kanal Tipi: N-Kanal
• Maksimum Drain-Source Gerilimi (Vds): 500V
• Maksimum Sürekli Drain Akımı (Id): 9A
• Kılıf Tipi: TO-218AA - Zorlu koşullar için maksimum termal verimlilik ve sağlamlık.
• Yüksek Güç Kapasitesi: Uygun soğutma ile 150W'a kadar güç dağıtabilir.
• Yüksek dv/dt Dayanıklılığı: Gürültüye ve ani voltaj değişimlerine karşı kararlı çalışma sağlar.
• Endüstriyel Kalite: Uzun ömür ve yüksek güvenilirlik için üretilmiştir.

Başlıca Kullanım Alanları

• Endüstriyel Anahtarlamalı Güç Kaynakları (SMPS)
• Yüksek Voltajlı Motor Sürücüleri
• Kaynak Makineleri
• Güç Faktörü Düzeltme (PFC) Devreleri
• Güneş Paneli İnvertörleri ve Enerji Sistemleri
• Plazma Ekran Sürücü Devreleri

Sık Sorulan Sorular (SSS)

500V'luk bir mosfet neden gereklidir?
→ 220V AC şebeke gerilimi ile çalışan güç kaynaklarında, doğrultma işleminden sonra voltaj 310V DC'nin üzerine çıkar. PFC devreleri veya anahtarlama sırasında oluşan voltaj pikleri (flyback) ile bu değer 400V'u kolayca aşabilir. 500V veya daha yüksek Vds değerine sahip bir mosfet, bu tür uygulamalarda devrenin güvenli bir marjla çalışmasını sağlar.

TO-218AA kılıfını PCB'ye nasıl monte etmeliyim?
→ TO-218AA delik içi montaj (through-hole) bir bileşendir. Pinleri PCB'deki deliklerden geçirilerek alttan lehimlenir. Kılıfın üstündeki delik, bir vida ve somun yardımıyla büyük bir metal soğutucuya (heatsink) sıkıca sabitlenmelidir. Bileşen ile soğutucu arasına ince bir katman termal macun sürmek, ısı transferini en üst düzeye çıkarır.

Şebeke voltajıyla çalışan yüksek güç tasarımlarınızda, BUZ385'in sunduğu güvenlik marjı ve dayanıklılığa güvenin.

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla derlenmiştir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
