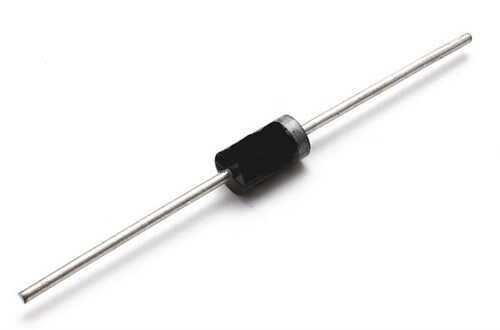

BYS21-45 | 1A 45V DO-41 Şotki Diyot

BYS21-45, düşük voltajlı ve yüksek verimli uygulamalar için tasarlanmış, popüler bir Schottky Bariyer Doğrultucu Diyottur. $1A$ ileri akım kapasitesine ve $45V$ ters gerilim dayanımına sahiptir. Schottky diyotların en temel özelliği olan çok düşük ileri gerilim düşümü ($V_F$), bu diyotun iletimdeyken çok az güç harcamasını sağlar. Bu özellik, onu düşük voltajlı anahtarlamalı güç kaynakları (SMPS), ters polarite koruması ve bataryalı sistemler için ideal kılar.

BYS21-45'in Özellikleri ve Avantajları

• Çok Düşük İleri Gerilim Düşümü ($V_F$): Standart diyotlara göre çok daha az güç kaybı sunarak verimliliği artırır.
• Hızlı Anahtarlama: Neredeyse anlık anahtarlama kabiliyeti (ters toparlanma süresi yoktur), yüksek frekanslı uygulamalar için mükemmeldir.
• Koruma Halkası (Guard Ring): Aşırı gerilimlere karşı daha iyi koruma ve daha yüksek dayanıklılık sağlar.
• Standart DO-41 Kılıfı: Bacaklı yapısı sayesinde breadboard, delikli pertinaks ve PCB'lere kolayca lehimlenebilir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı çıkışların doğrultulması.
• Ters Polarite Koruması: Minimum voltaj düşümü ile etkili koruma sağlar.
• Serbest Geçiş (Freewheeling) Diyodu: Düşük voltajlı motorlar, röleler ve selenoidler için kullanılır.
• Batarya Şarj ve OR-ing Devreleri.

Sık Sorulan Sorular (SSS)

BYS21-45 ile 1N5819 arasındaki fark nedir?
→ Her ikisi de 1A, 40-45V bandında Schottky diyotlardır ve elektriksel olarak birbirlerine çok benzerler. Birçok uygulamada birbirlerinin yerine kullanılabilirler. Üreticiye bağlı olarak $V_F$ ve kaçak akım gibi parametrelerde küçük farklılıklar olabilir.

Bu diyot yerine 1N4001 kullanabilir miyim?
→ Verimliliğin önemli olduğu (örn. bataryalı bir cihaz) veya yüksek frekanslı bir devrede hayır. 1N4001'in yüksek $V_F$'si ve yavaşlığı, kabul edilemez kayıplara ve ısınmaya neden olur. Bu durumlarda BYS21-45 kullanmak zorunludur.

Düşük voltajlı tasarımlarınızda verimliliği en üst seviyeye taşımak için, BYS21-45 Schottky diyotun ultra düşük iletim kayıplarından yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
