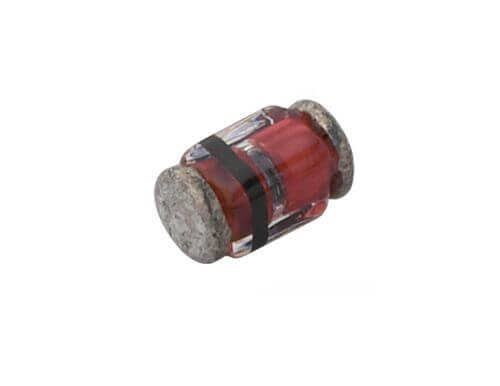

BZM55C8V2 Zener Diyot 500mW 8.2V 5% MICROMELF

Geniş bir uygulama yelpazesi için tasarlanmış, çok yönlü bir komponent olan BZM55C8V2, güvenilir bir Zener diyottur. Bu diyot, 8.2V Zener gerilimi, 500mW güç kapasitesi ve %5 standart toleransı ile 9V ve 12V gibi yaygın besleme gerilimleriyle çalışan devrelerde etkin bir çözüm sunar. Kompakt ve dayanıklı MICROMELF yüzey montaj kılıfı, modern elektronik üretim süreçlerine tam uyum sağlar.

BZM55C8V2'nin Özellikleri ve Avantajları

• Çok Yönlü Voltaj Seviyesi: 8.2V'luk Zener gerilimi, 9V pille çalışan cihazlardan 12V'luk adaptör beslemeli sistemlere kadar birçok devrede regülasyon ve koruma için uygundur.
• Standart Güç Kapasitesi: 500mW'lık güç sönümleme özelliği, genel amaçlı uygulamalarda güvenli ve stabil bir çalışma sağlar.
• Verimli SMD Kılıf: MICROMELF (SOD-80) kılıfı, devre kartında minimum alan kaplar ve otomatik montaj (pick-and-place) makineleri ile uyumludur.
• Ekonomik Çözüm: %5 tolerans değeri, birçok tüketici ve endüstriyel uygulama için yeterli performansı uygun maliyetle sunar.
• Yüksek Dayanıklılık: Kaliteli malzeme yapısı sayesinde uzun ömürlü ve güvenilir bir performans sergiler.

Başlıca Kullanım Alanları

• Voltaj Regülatör Devreleri: Özellikle op-amp gibi entegrelerin besleme gerilimlerini sabitlemek için.
• Aşırı Gerilim Koruması: 9V veya 12V ile beslenen devreleri ani voltaj yükselmelerine karşı korumak için.
• 9V Pilli Cihazlar: Pil voltajı düştükçe devrenin kararlı çalışmasını sağlamak için referans voltaj olarak.
• Sinyal Sınırlama (Clipping): Ses veya sensör sinyallerinin genliğini 8.2V seviyesinde sınırlamak amacıyla.
• Güç Kaynağı Tasarımları: Düşük güçlü güç kaynaklarında çıkış voltajını stabilize etmek için.

Sık Sorulan Sorular (SSS)

Soru: Bu diyot ile 12V'tan 8.2V'a nasıl düşürülür?
→ Cevap: Bu diyot, bir seri akım sınırlama direnci ile birlikte kullanılarak bir 'shunt regülatör' devresi oluşturur. 12V giriş gerilimi dirence uygulanır, direnç ile Zener diyotun birleştiği noktadan 8.2V'luk regüle edilmiş çıkış alınır. Bu yöntem düşük akımlı yükler için uygundur.

Soru: Zener diyotun yönü önemli midir?
→ Cevap: Evet, çok önemlidir. Zener regülasyonu yapabilmesi için devreye 'ters polarma' ile, yani akımın katottan anota doğru akacağı şekilde bağlanmalıdır. Katot ucu genellikle bir çizgi ile işaretlenir.

9V ve 12V ile çalışan projelerinizde kararlı bir 8.2V voltaj referansı ve koruma sağlamak için BZM55C8V2 Zener Diyot'u güvenle kullanabilirsiniz!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
