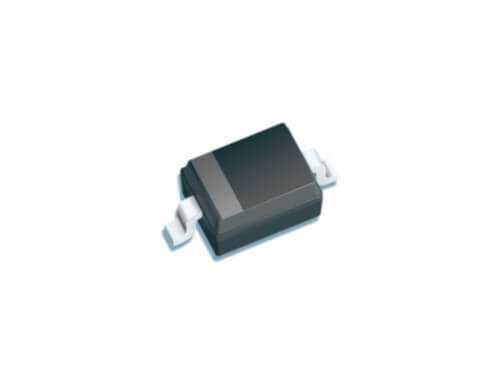

BZT52B3V3S Zener Diyot 200mW 3.3V 2% SOD323

BZT52B3V3S, hassas voltaj regülasyonu ve referans uygulamaları için tasarlanmış, yüksek kaliteli bir Zener diyottur. 3.3V'luk nominal Zener gerilimine, ±2% gibi sıkı bir toleransa ve 200mW güç harcama kapasitesine sahiptir. Ultra küçük SOD323 yüzey montaj (SMD) kılıfı, modern, yoğun ve minyatür elektronik kart tasarımları için mükemmel bir seçimdir.

BZT52B3V3S'nin Özellikleri ve Avantajları

• Hassas Voltaj Referansı: 3.3V'luk kararlı Zener gerilimi, özellikle 3.3V ile çalışan mikrodenetleyici ve diğer dijital entegreler için ideal bir referans noktası sağlar.
• Sıkı Tolerans: ±2% tolerans, standart %5'lik Zener diyotlara göre çok daha hassas ve tekrarlanabilir bir voltaj regülasyonu sunar.
• Ultra Kompakt Kılıf: SOD323 kılıfı, PCB üzerinde minimum yer kaplayarak yüksek bileşen yoğunluğuna sahip tasarımlara olanak tanır.
• Düşük Güç Tüketimi: Düşük Zener akımlarında bile kararlı çalışması, pille çalışan cihazlar için uygundur.
• Hızlı Tepki Süresi: Voltaj değişimlerine hızlı yanıt vererek etkili bir aşırı gerilim koruması sağlar.

Başlıca Kullanım Alanları

• Voltaj referansı oluşturma (ADC, DAC referansları)
• Düşük güçlü voltaj regülasyon devreleri
• Sinyal kırpma (clipping) ve seviye kaydırma
• Hassas veri yollarında geçici voltaj (transient) ve ESD koruması
• Mikrodenetleyici ve FPGA devrelerinde güç denetimi

Sık Sorulan Sorular (SSS)

Zener diyot nasıl çalışır?
→ Zener diyot, ters polarma altında belirli bir gerilime (Zener gerilimi) ulaştığında üzerinden akım geçirmeye başlayarak uçlarındaki gerilimi sabit tutan özel bir diyottur. Bu özelliği sayesinde voltaj regülatörü veya referansı olarak kullanılır.

Bu diyot için seri direnci nasıl hesaplarım?
→ Seri direnç (Rs), (Giriş Voltajı - Zener Voltajı) / (Zener Akımı) formülü ile hesaplanır. Rs = (Vin - Vz) / Iz. Zener akımı (Iz), datasheet'te belirtilen test akımına yakın bir değerde veya minimum ve maksimum sınırlar içinde seçilmelidir.

Hassas ve kararlı 3.3V voltaj regülasyonu gerektiren devreleriniz için BZT52B3V3S Zener diyot en ideal çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
