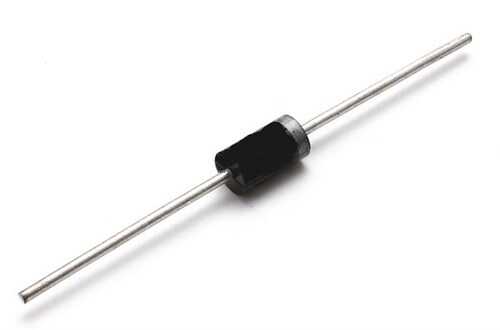

BZW04P7V8 600W 6.67V DO-41 TVS Diyot

BZW04P7V8, hassas elektronik devreleri Elektrostatik Deşarj (ESD) ve diğer anlık aşırı gerilim olaylarından korumak için tasarlanmış, 600W tepe güç kapasitesine sahip bir TVS (Transient Voltage Suppressor) diyottur. Nominal 6.67V'luk bir çalışma gerilimine sahip olan bu komponent, belirtilen voltajın üzerindeki tehlikeli gerilim darbelerini anında kenetleyerek (clamp) güvenli bir seviyeye indirir. DO-41 kılıfı ile kompakt bir koruma çözümü sunar.

BZW04P7V8'in Özellikleri ve Avantajları

• Anlık Gerilim Koruması: Devreleri ESD, yıldırım kaynaklı darbeler ve endüktif yük anahtarlaması gibi anlık aşırı gerilimlerden korur.
• Yüksek Tepe Güç Kapasitesi: 600 Watt'lık tepe darbe gücü sönümleme kapasitesine sahiptir (10/1000µs dalga formu ile).
• Hızlı Tepki Süresi: Pikosaniyeler mertebesinde çok hızlı tepki süresi ile en hızlı gerilim yükselmelerine karşı bile etkili koruma sağlar.
• Hassas Kenetleme Gerilimi: Gerilimi, korunan devrenin zarar görmeyeceği, önceden belirlenmiş güvenli bir seviyede sınırlar.
• Kompakt DO-41 Kılıfı: Standart aksiyel kılıfı ile PCB üzerinde kolayca uygulanabilir.

Başlıca Kullanım Alanları

• Haberleşme Hatları ve Veri Yolları Koruması (RS232, RS485 vb.)
• Mikrodenetleyici ve Diğer Hassas Entegrelerin Güç Girişleri
• Düşük Voltajlı Güç Kaynakları Çıkış Koruması
• Otomotiv Elektroniği
• Endüstriyel Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

TVS diyot ile Zener diyot arasındaki fark nedir?
→ Her ikisi de gerilimi regüle etmek/kenetlemek için kullanılsa da, TVS diyotlar çok daha yüksek tepe güçlerini çok kısa süreler için sönümlemek üzere özel olarak tasarlanmıştır. Zener diyotlar ise sürekli gerilim regülasyonu için tasarlanmıştır ve TVS diyotlar kadar yüksek anlık güçlere dayanamazlar.

Bu TVS diyotu devreye nasıl bağlamalıyım?
→ TVS diyot, korunacak hatta veya güç kaynağına paralel olarak bağlanır. Normal çalışma koşullarında yüksek empedans gösterir ve devreyi etkilemez. Aşırı gerilim geldiğinde ise düşük empedanslı bir yola dönüşerek tehlikeli akımı kendi üzerinden toprağa veya şaseye aktarır.

Hassas elektronik devrelerinizi anlık gerilim tehlikelerine karşı BZW04P7V8 ile güvence altına alın.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
