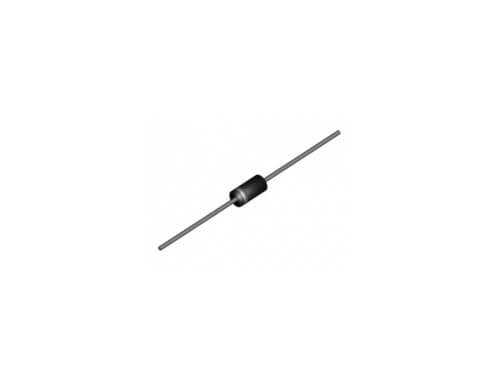

BZW06-342B 600W 342V DO-15 TVS Diyot

BZW06-342B, elektronik devreleri ani gerilim yükselmelerine ve elektrostatik deşarja (ESD) karşı korumak için tasarlanmış, 600W tepe güç kapasitesine sahip bir TVS (Transient Voltage Suppressor) diyot'tur. 342V'luk çalışma gerilimiyle, özellikle güç hatlarını ve hassas bileşenleri zararlı voltaj sıçramalarından korumada kritik bir rol oynar. Standart DO-15 kılıfı ile aşırı gerilim koruması için güvenilir ve etkili bir çözüm sunar.

BZW06-342B'nin Özellikleri ve Avantajları

• Yüksek Tepe Güç Kapasitesi: 10/1000μs dalga formunda 600W'a kadar olan anlık güç darbelerini sönümleyebilir.
• Hızlı Tepki Süresi: Pikosaniyeler mertebesindeki çok hızlı tepki süresi sayesinde, zararlı gerilimler devrenin geri kalanına ulaşmadan önce etkisiz hale getirilir.
• Hassas Gerilim Kenetleme (Clamping): Belirlenen gerilim seviyesinin (342V) üzerine çıkan voltajları anında kenetleyerek güvenli bir seviyede tutar.
• Çift Yönlü (Bidirectional) Koruma: 'B' soneki, bu diyotun hem pozitif hem de negatif yöndeki gerilim darbelerine karşı koruma sağladığını belirtir; bu da onu AC hatları için ideal yapar.
• Dayanıklı DO-15 Kılıf: Yaygın olarak kullanılan bu delik içi montaj kılıfı, sağlamlık ve kolay montaj imkanı sunar.

Başlıca Kullanım Alanları

• AC/DC güç kaynağı girişlerinde aşırı gerilim koruması
• Haberleşme ve veri hatlarının korunması
• Endüstriyel otomasyon ekipmanları ve kontrol devreleri
• Telekomünikasyon altyapısı
• Tüketici elektroniği ürünlerinin korunması

Sık Sorulan Sorular (SSS)

TVS diyot ile Zener diyot arasındaki fark nedir?
→ Her ikisi de gerilim regülasyonu/koruması için kullanılsa da, TVS diyotlar çok daha yüksek anlık güçleri sönümlemek ve çok daha hızlı tepki vermek üzere özel olarak tasarlanmıştır. Zener diyotlar daha çok sürekli gerilim regülasyonu için kullanılırken, TVS diyotlar anlık darbelere karşı koruma için uzmanlaşmıştır.

Bu diyotu devreme nasıl bağlamalıyım?
→ TVS diyot, korunacak hatta veya bileşene paralel olarak bağlanır. Normal çalışma geriliminde TVS diyot yüksek bir empedans gösterir ve devreyi etkilemez. Ancak hat üzerindeki gerilim kenetleme gerilimini aştığında, TVS diyot anında düşük empedanslı bir yola dönüşerek aşırı akımı kendi üzerinden toprağa veya şaseye aktarır.

Hassas elektronik devrelerinizi BZW06-342B TVS diyot ile ani gerilim darbelerine karşı güvence altına alın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
