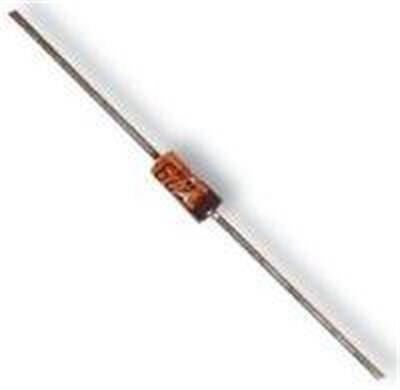

BZX55C3V9 | 3.9V 500mW DO-35 Zener Diyot

BZX55C3V9, elektronik devrelerde hassas bir $3.9V$ referans gerilimi oluşturmak veya bu seviyede voltaj regülasyonu yapmak için tasarlanmış, çok yaygın kullanılan bir Zener diyottur. Zener diyotlar, ters polarizasyon altında, Zener voltajı ($V_Z$) olarak bilinen belirli bir gerilim değerine ulaştıklarında bu gerilimi sabit tutma özellikleriyle bilinirler. $500mW$ ($0.5W$) güç kapasitesi ve standart DO-35 cam kılıfı ile çok çeşitli uygulamalar için güvenilir ve ekonomik bir çözümdür.

BZX55C3V9'un Özellikleri ve Avantajları

• Hassas Voltaj Regülasyonu: $3.9V$'luk Zener voltajını kararlı bir şekilde tutarak voltaj regülasyonu veya referans voltaj kaynağı olarak işlev görür.
• 500mW Güç Kapasitesi: Düşük ve orta güçlü regülasyon devreleri için yeterli güç sönümleme kapasitesi sunar.
• Yüksek Stabilite: Geniş bir akım aralığında kararlı bir voltaj referansı sağlar.
• Standart DO-35 Kılıfı: Hermetik olarak kapatılmış cam kılıf, yüksek güvenilirlik sunar ve bacaklı yapısı ile kolay montaj imkanı tanır.

Başlıca Kullanım Alanları

• Voltaj Referans Kaynakları: 3.3V mantık seviyeleri için bir referans oluşturma.
• Şönt Voltaj Regülatörleri.
• Voltaj Seviyesi Kaydırma (Level Shifting) ve Sınırlama (Clipping) Devreleri.
• Aşırı Gerilim Koruması (Overvoltage Protection).

Sık Sorulan Sorular (SSS)

Zener diyot nasıl bağlanır?
→ Bir Zener diyotun voltaj regülasyonu özelliğinden faydalanmak için, devreye ters polarize olarak bağlanması gerekir. Yani, Zener'in katodu (genellikle siyah bir bant ile işaretlidir) devrenin daha pozitif noktasına, anodu ise daha negatif noktasına (genellikle toprak) bağlanır. Ayrıca, diyot üzerinden geçen akımı sınırlamak için her zaman bir seri direnç kullanılmalıdır.

Parça numarasındaki 'C3V9' ne anlama geliyor?
→ 'C' harfi genellikle voltaj toleransının $%5$ olduğunu belirtir. '3V9' ise Zener voltajını ifade eder; 'V' harfi ondalık ayıracı olarak kullanılır, yani $3.9V$.

Hassas 3.9V voltaj regülasyonu ve referans ihtiyaçlarınız için, endüstri standardı BZX55C3V9'un sunduğu kararlı ve güvenilir performansı tercih edin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
