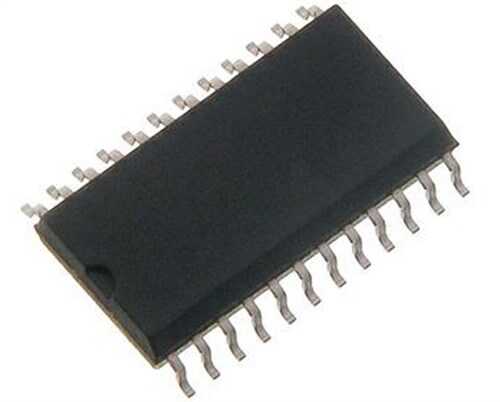

CAT4016W SOIC-24

CAT4016W, ON Semiconductor tarafından üretilen, 16 kanallı, sabit akım kontrollü bir LED sürücü entegresidir. Her bir kanalı, harici bir direnç ile ayarlanabilen hassas bir akım kaynağı olarak çalışır ve tüm kanallar arasında mükemmel akım eşleşmesi sağlar. SOIC-24 yüzey montaj kılıfında sunulan bu ürün, özellikle büyük LED ekranlar, tabela ve aydınlatma uygulamaları için idealdir.

CAT4016W'nin Özellikleri ve Avantajları

• 16 Sabit Akım Kanalı: Her kanaldan bağımsız olarak LED'leri sürebilme yeteneği.
• Ayarlanabilir Çıkış Akımı: Tek bir harici direnç (RSET) ile tüm kanalların çıkış akımı 5mA ile 100mA arasında ayarlanabilir.
• Yüksek Akım Hassasiyeti: Kanallar arası akım sapması (%3) ve cihazlar arası sapma (%6) çok düşüktür, bu da homojen parlaklık sağlar.
• Hızlı Veri Aktarımı: 30MHz'e kadar destekleyen seri veri girişi, yüksek yenileme hızına sahip ekranlar için uygundur.
• Termal Koruma: Entegre, aşırı ısınma durumunda çıkışları kapatarak kendini korur.
• SOIC-24 Kılıf: Kompakt ve endüstri standardı yüzey montaj paketi.

Başlıca Kullanım Alanları

• Video ve Bilgi Ekranları (LED Matrix Displays)
• Reklam Panoları ve Işıklı Tabelalar
• Mimari ve Dekoratif LED Aydınlatma
• Arka Işık (Backlight) Uygulamaları
• Endüstriyel Kontrol Panelleri Göstergeleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre ile LED'lerin parlaklığı nasıl kontrol edilir?
→ Parlaklık iki temel yöntemle kontrol edilebilir. Birincisi, RSET direncini değiştirerek tüm kanalların DC akım seviyesini ayarlamaktır. İkincisi ve daha yaygın olanı ise, OE (Output Enable) pinine PWM sinyali uygulayarak dijital parlaklık kontrolü (dimming) yapmaktır.

Soru: CAT4016W kaç volta kadar LED dizilerini sürebilir?
→ Entegrenin çıkış kanalları 17V'a kadar gerilime dayanabilir. Bu, seri bağlı birkaç LED'den oluşan dizileri (örneğin 3-4 adet beyaz veya mavi LED) rahatlıkla sürebileceği anlamına gelir.

CAT4016W LED sürücü ile aydınlatma ve ekran projelerinize hassas ve homojen bir kontrol getirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
