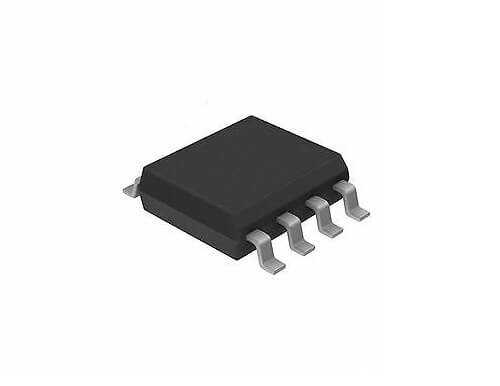

CD40107 SOIC-8 - CD40107BM96

CD40107, içerisinde iki adet bağımsız 2-Girişli NAND Buffer/Driver barındıran ve open-drain (açık-kollektör) çıkışlara sahip bir CMOS entegresidir. Bu özel çıkış yapısı, entegrenin farklı voltaj seviyelerine sahip devreleri sürmesine, birden fazla çıkışın tek bir hatta bağlanmasına (wired-AND) ve yüksek akım gerektiren yükleri (LED, röle vb.) kontrol etmesine olanak tanır. Yüzey montajlı SOIC-8 kılıfı, kompakt tasarımlar için idealdir.

CD40107'nin Özellikleri ve Avantajları

• Çift 2-Girişli NAND Kapısı: Tek bir entegrede iki adet NAND fonksiyonu sunar.
• Open-Drain Çıkışlar: Harici bir pull-up direç ile çıkış voltaj seviyesinin besleme geriliminden farklı bir değere ayarlanabilmesini sağlar.
• Yüksek Akım Sürebilme: Standart CMOS kapılarına göre daha yüksek sink akımı kapasitesine sahiptir, bu da onu doğrudan yük sürmek için uygun hale getirir.
• Wired-AND Fonksiyonu: Birden fazla CD40107 çıkışı, harici kapı kullanmadan tek bir pull-up direnci ile birleştirilerek lojik AND fonksiyonu oluşturabilir.
• Geniş Çalışma Voltajı: 3V'den 18V'a kadar geniş bir besleme aralığında çalışır.
• SOIC-8 Kılıf: Modern PCB tasarımlarında yerden tasarruf sağlayan kompakt yüzey montajlı bir pakettir.

Başlıca Kullanım Alanları

• Lojik Seviye Dönüştürme (Level Shifting)
• LED, Lamba ve Röle Sürücü Devreleri
• Veri Yolu (Bus) Sürücüleri ve Arayüzleri
• Wired-AND/OR Lojik Uygulamaları
• Yüksek Gürültülü Ortamlarda Sinyal Sürücüleri

Sık Sorulan Sorular (SSS)

'Open-drain' çıkışın avantajı nedir?
→ Open-drain (CMOS'taki karşılığı) veya open-collector (TTL'deki karşılığı) çıkışlar, sadece lojik '0' seviyesine (toprağa) çekebilirler. Lojik '1' seviyesi, harici bir pull-up direnci ile sağlanır. Bu sayede, entegrenin beslemesinden (Vdd) daha yüksek bir voltajla çalışan bir devreyi (örneğin 12V röle) sürebilirsiniz.

Bu entegre ile nasıl bir LED sürebilirim?
→ LED'in anotunu pozitif besleme hattına (örneğin +5V) bir seri direnç üzerinden bağlayın. LED'in katotunu ise CD40107'nin çıkış pinine bağlayın. NAND kapısının girişleri doğru koşulu sağladığında, çıkış toprağa çekilecek ve LED üzerinden akım geçerek yanmasını sağlayacaktır.

Farklı voltaj seviyeleri arasında köprü kurmak ve yükleri sürmek için CD40107'nin güçlü open-drain çıkışlarından yararlanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
