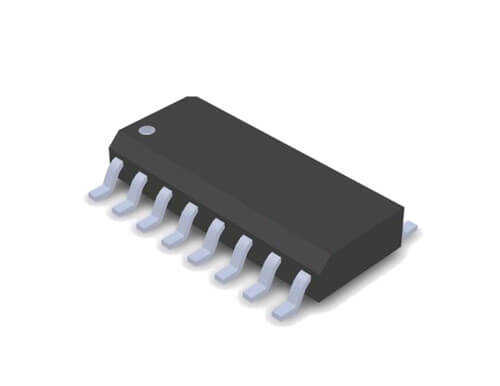

CD4015 SOIC-16

CD4015, içerisinde iki adet bağımsız 4-aşamalı statik kaydırmalı yazmaç (shift register) barındıran çok yönlü bir CMOS entegresidir. Her bir yazmaç, seriden-giriş (serial-in) ve paralelden-çıkış (parallel-out) yapısına sahiptir. Bu, seri olarak gelen veri bitlerini kaydırarak her aşamada (her bitte) paralel olarak okuma imkanı tanır. Statik tasarımı sayesinde saat sinyali durduğunda bile veriyi süresiz olarak saklayabilir. SOIC-16 yüzey montaj kılıfı, modern ve kompakt tasarımlar için uygundur.

CD4015'in Özellikleri ve Avantajları

• Çift Bağımsız Yazmaç: Tek bir entegre içinde iki adet 4-bit'lik shift register sunarak esneklik ve komponent sayısında azalma sağlar.
• Seriden-Paralele Veri Dönüşümü: Seri haberleşme hattından gelen veriyi 4-bit'lik paralel verilere dönüştürür.
• Statik Tasarım: Düşük frekanslı veya durdurulmuş saat sinyalleriyle çalışabilir ve veriyi kaybetmez.
• Kaskad Bağlanabilirlik: Bir yazmacın son çıkışı, diğer yazmacın girişine bağlanarak kolayca 8-bit'lik bir yazmaç oluşturulabilir.
• Geniş Çalışma Gerilimi: 3V ile 18V arasında geniş bir besleme aralığında çalışır, bu da onu çeşitli sistemlerle uyumlu kılar.
• Ortak Reset Pini: Her iki yazmaç da ortak bir asenkron reset pini ile aynı anda sıfırlanabilir.

Başlıca Kullanım Alanları

• Seri-Paralel Veri Çeviricileri: SPI, UART gibi seri protokollerden gelen veriyi mikrodenetleyicinin paralel portları için uygun hale getirme.
• Zaman Gecikme Devreleri: Veriyi yazmaç boyunca kaydırarak belirli bir saat periyodu kadar gecikme oluşturma.
• LED Sürücüler ve Ekranlar: Özellikle LED küpleri veya büyük LED panelleri gibi çok sayıda LED'i az sayıda pin ile sürmek için (74HC595 gibi) kullanılır.
• Dijital Sinyal İşleme: Basit FIR filtreleri gibi dijital filtre uygulamalarında veri geciktirme elemanı olarak.
• Halka Sayaçlar (Ring Counters): Çıkışı girişe geri besleyerek belirli bir deseni döndüren devreler oluşturma.

Sık Sorulan Sorular (SSS)

Soru: 'Statik kaydırmalı yazmaç' ne anlama gelir?
→ Statik tasarım, yazmacın içindeki flip-flop'ların dinamik kapasitörlere dayanmadığı anlamına gelir. Bu sayede, veriyi saklamak için sürekli bir saat sinyaline (refresh) ihtiyaç duymaz. Saat sinyali durduğunda, içindeki veri bozulmadan kalır. Bu, çok yavaş veya duraklatılabilen uygulamalar için kritiktir.

Soru: İki yazmacı birleştirerek 8-bit'lik bir register nasıl yapabilirim?
→ Çok basittir. Birinci 4-bit'lik yazmacın Q4 çıkışını, ikinci 4-bit'lik yazmacın seri veri girişine (Data-In) bağlamanız yeterlidir. Saat ve reset pinlerini de ortak bağlayarak tek bir 8-bit seriden-paralele kaydırmalı yazmaç elde edersiniz.

Seri veriyi paralel formata dönüştüren esnek, çift kanallı ve düşük güç tüketimli bir çözüm için CD4015 SOIC-16'yı tercih edin!
