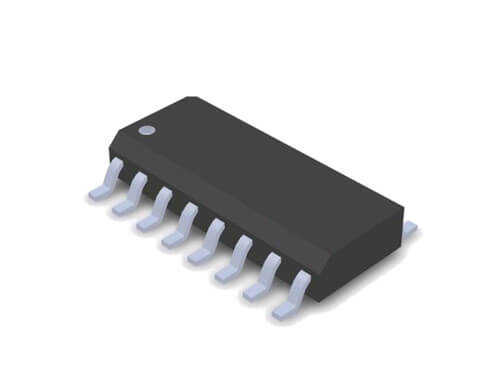

CD4019 SOIC-16 - CD4019BM

CD4019, standart 4000 serisi CMOS ailesine ait bir dijital lojik entegre'dir. Bu entegre, içerisinde dört adet 2-Girişli AND-OR Seçim Kapısı (Quad 2-Input AND-OR Select Gate) barındırır. Bu yapı, temel olarak 2-kanallı bir 4-bit multiplexer (veri seçici) olarak işlev görür. CD4019BM versiyonu, SOIC-16 yüzey montaj (SMD) kılıfında gelir ve dijital sistemlerde veri yönlendirme ve seçme işlemleri için yaygın olarak kullanılır.

CD4019'nin Özellikleri ve Avantajları

• Çok Yönlü Lojik Fonksiyon: Her bir kapı, iki girişli bir AND kapısı ile bir OR kapısının birleşiminden oluşur, bu da onu esnek bir veri seçici yapar.
• Geniş Çalışma Gerilimi: 3V ile 18V arasında geniş bir besleme gerilimi aralığında kararlı bir şekilde çalışır, bu da onu çeşitli lojik seviyeleriyle uyumlu kılar.
• Yüksek Gürültü Bağışıklığı: CMOS teknolojisinin bir özelliği olarak, yüksek gürültü bağışıklığına sahiptir ve endüstriyel ortamlarda güvenilir performans sergiler.
• Standart Pin Yapısı: 4000 serisi lojik entegrelerle pin uyumluluğu sayesinde mevcut tasarımlara kolayca entegre edilebilir.
• Tamponlu Çıkışlar: Çıkışlar, yüksek sürücü kapasitesi ve kararlı geçiş süreleri için tamponlanmıştır.

Başlıca Kullanım Alanları

• Veri Yönlendirme ve Multiplexing (Veri Seçme)
• Lojik Fonksiyon Gerçekleştirme
• Sinyal Seçimi ve Anahtarlama
• Dijital Kontrol Sistemleri
• Eğitim Amaçlı Dijital Elektronik Devreleri

Sık Sorulan Sorular (SSS)

Soru: CD4019 ile 74xx serisi bir multiplexer arasındaki temel fark nedir?
→ Temel fark çalışma prensipleri ve teknolojileridir. CD4000 serisi (CMOS) daha geniş bir besleme gerilimi aralığına, daha düşük güç tüketimine ve daha yüksek gürültü bağışıklığına sahipken, 74xx serisi (genellikle TTL veya HCT) daha hızlıdır ancak daha dar bir besleme aralığına (tipik olarak 5V) sahiptir.

Soru: Bu entegre ile 4 bitlik iki farklı veri kaynağından birini nasıl seçebilirim?
→ Entegrenin 'KA' ve 'KB' olarak adlandırılan kontrol pinleri vardır. Bu pinlere uygun lojik seviyeleri uygulayarak, 4 bitlik 'A' giriş setini mi yoksa 4 bitlik 'B' giriş setini mi çıkışa yönlendireceğinizi seçebilirsiniz.

Dijital tasarımlarınızda esnek veri seçimi ve yönlendirme için CD4019 lojik entegresini tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
