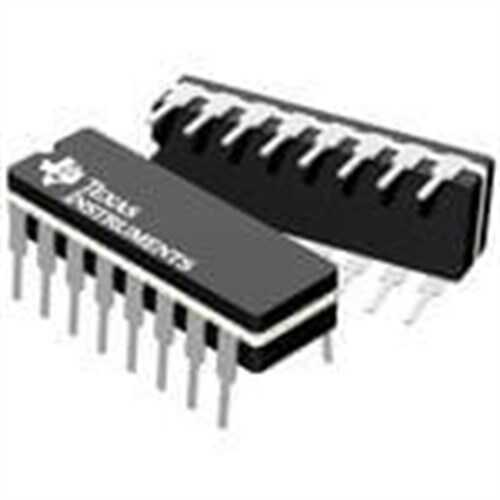

CD4098BF DIP-16 SERAMİK

CD4098BF, içerisinde iki adet yüksek kararlılığa sahip, yeniden tetiklenebilir monostable multivibrator barındıran bir CMOS entegresidir. Bu ürünün en belirgin özelliği, zorlu çevresel koşullara karşı üstün dayanıklılık sağlayan SERAMİK DIP-16 kılıf yapısıdır. Askeri, endüstriyel ve yüksek sıcaklık gerektiren uygulamalar için ideal olan CD4098BF, harici bir direnç ve kapasitör ile ayarlanabilen hassas zamanlama darbeleri üretir. Her multivibrator, esnek kullanım için hem pozitif hem de negatif kenar tetikleme girişlerine sahiptir.

CD4098BF'nin Özellikleri ve Avantajları

• SERAMİK Kılıf: Plastik kılıflara göre çok daha geniş bir sıcaklık aralığında (-55°C ila +125°C) çalışabilir ve mekanik strese, neme karşı daha dayanıklıdır.
• Çift Monostable Multivibrator: Tek bir çipte iki bağımsız ve hassas zamanlama devresi sunar.
• Esnek Tetikleme: Yükselen kenar (+TR) ve düşen kenar (-TR) tetikleme girişleri ile farklı sinyal türlerine uyum sağlar.
• Yeniden Tetiklenebilir (Retriggerable): Çıkış darbesi aktifken gelen yeni bir tetikleme sinyali ile darbe süresini yeniden başlatır.
• Geniş Besleme Aralığı: Standart 4000 serisi gibi 3V ile 18V arasında geniş bir voltaj aralığında kararlı çalışır.

Başlıca Kullanım Alanları

• Askeri ve Havacılık Elektroniği: Geniş çalışma sıcaklığı ve dayanıklılığı sayesinde kritik sistemlerde kullanılır.
• Endüstriyel Otomasyon: Zorlu fabrika ortamlarında güvenilir zamanlama ve darbe üretimi için idealdir.
• Yüksek Sıcaklık Uygulamaları: Otomotiv motor kontrol üniteleri veya petrol arama ekipmanları gibi yüksek sıcaklığa maruz kalan cihazlarda kullanılır.
• Hassas Zamanlama Devreleri: Kararlı ve tekrarlanabilir darbe süreleri gerektiren test ve ölçüm cihazlarında yer alır.
• Eksik Darbe Tespiti: Güvenlik ve alarm sistemlerinde periyodik sinyallerin varlığını kontrol etmek için kullanılır.

Sık Sorulan Sorular (SSS)

Soru: Seramik kılıfın plastik kılıfa göre avantajı tam olarak nedir?
→ Cevap: Seramik kılıflar, termal genleşme katsayıları PCB'ye daha yakın olduğu için lehim bağlantılarında daha az stres oluşturur. Ayrıca, çok daha yüksek sıcaklıklara dayanabilirler ve neme karşı hermetik (hava sızdırmaz) bir koruma sağlarlar. Bu da onları zorlu koşullarda çalışan, uzun ömürlü ve yüksek güvenilirlikli devreler için vazgeçilmez kılar.

Soru: Bu entegrenin çıkış darbe genişliği neye bağlıdır?
→ Cevap: Çıkış darbesinin süresi (PW), her bir multivibrator için harici olarak bağlanan zamanlama direncine (RX) ve zamanlama kapasitörüne (CX) bağlıdır. Süre, genellikle PW = 0.5 * RX * CX formülü ile hesaplanır. Kesin değerler için datasheet kontrol edilmelidir.

Yüksek güvenilirlik ve zorlu ortam performansı gerektiren zamanlama projeleriniz için seramik kılıflı CD4098BF'yi seçin.

Not: Bu sayfadaki bilgiler ürün hakkında genel bir fikir vermek amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
