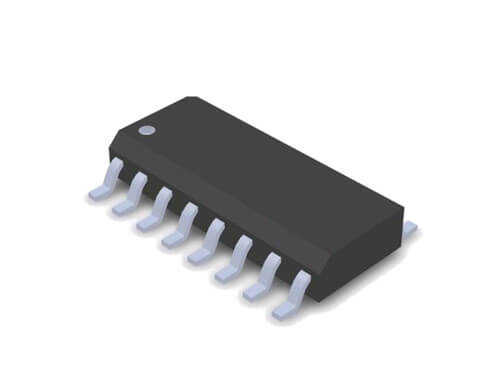

CD4503 SOIC-16

CD4503, içerisinde altı adet terslemeyen (non-inverting) üç durumlu (tri-state) tampon (buffer) barındıran bir CMOS entegresidir. Bu entegre, özellikle veri yolları (data bus) gibi birden fazla cihazın aynı hatta bağlandığı sistemlerde veri çakışmalarını önlemek için tasarlanmıştır. İki ayrı 'disable' kontrol pini sayesinde tamponlar gruplar halinde (4'lü ve 2'li) yüksek empedans durumuna geçirilebilir. SOIC-16 yüzey montaj kılıfı, kompakt tasarımlar için idealdir.

CD4503 SOIC-16'nin Özellikleri ve Avantajları

• Altı Adet Tampon: Tek bir yonga içinde altı adet bağımsız tampon kanalı sunar.
• Üç Durumlu (Tri-State) Çıkış: Çıkışlar Mantık-1 (HIGH), Mantık-0 (LOW) veya Yüksek Empedans (High-Z) durumunda olabilir.
• Veri Yolu (Bus) Sürücüsü: Yüksek empedans modu, entegrenin veri yolundan elektriksel olarak 'ayrılmasını' sağlar, böylece başka bir cihaz hattı kullanabilir.
• Grup Kontrolü: İki 'disable' pini ile 4 tampon ve 2 tampon olmak üzere iki grup ayrı ayrı kontrol edilebilir.
• Yüksek Sürüş Kapasitesi: Standart CMOS kapılarına göre daha yüksek akım sürme kapasitesine sahiptir, bu da uzun hatları veya birden fazla girişi sürmek için uygundur.
• Geniş Çalışma Voltajı: 3V ile 18V arası geniş bir besleme aralığında çalışır.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Sistemleri: Bellek, I/O ve diğer çevre birimlerinin ortak veri yoluna bağlanmasında kullanılır.
• Veri Yolu Tamponlama: Zayıf sinyalleri güçlendirerek veri bütünlüğünü sağlamak.
• Veri Seçiciler (Multiplexer): Birden fazla kaynaktan gelen veriyi tek bir hatta yönlendirmek.
• Lojik Seviye Dönüştürme: Farklı voltaj seviyelerinde çalışan devreler arasında arayüz oluşturmak (sınırlı durumlarda).
• Sürücü Devreleri: LED'ler veya diğer düşük akımlı yükleri sürmek için kullanılabilir.

Sık Sorulan Sorular (SSS)

Soru: 'Üç durumlu' (tri-state) veya 'yüksek empedans' ne anlama gelir?
→ Cevap: Yüksek empedans (High-Z) durumu, çıkışın hem VCC'den (HIGH) hem de GND'den (LOW) elektriksel olarak koptuğu anlamına gelir. Bu durumda çıkış, bağlı olduğu hattı neredeyse hiç etkilemez, sanki orada değilmiş gibi davranır. Bu, birden fazla cihazın aynı iletişim hattını paylaşmasına olanak tanır.

Soru: CD4503 tersleyen bir tampon mudur?
→ Cevap: Hayır, CD4503 terslemeyen (non-inverting) bir tampondur. Yani girişi HIGH ise çıkışı da HIGH, girişi LOW ise çıkışı da LOW olur (etkin durumdayken).

Veri yolu (data bus) tasarımlarınızda çakışmaları önlemek ve güvenilir bir iletişim sağlamak için CD4503 üç durumlu tampon entegresini kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
