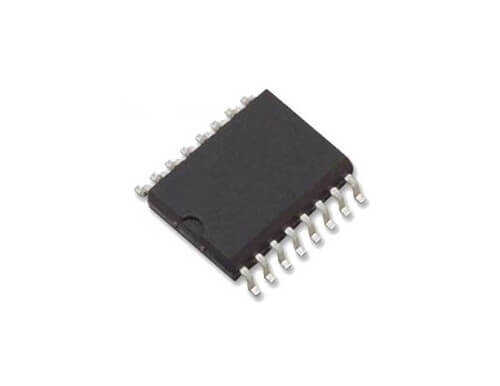

CD4503B SOP-16

CD4503B, endüstri standardı haline gelmiş, yüksek güvenilirliğe sahip bir CMOS Hex Üç Durumlu (Tri-State) Buffer (Tampon) entegresidir. İçerisinde altı adet bağımsız, üç durumlu çıkışa sahip tampon devre barındırır. SOP-16 kılıfı ile modern yüzey montajlı (SMD) tasarımlar için mükemmel bir uyum sağlar ve özellikle veri yolu (bus) uygulamalarında kullanılır.

CD4503B'nin Özellikleri ve Avantajları

• Üç Durumlu Çıkışlar: Çıkışlar mantık '1', mantık '0' ve yüksek empedans durumlarına getirilebilir. Bu özellik, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• Yüksek Gürültü Bağışıklığı: CMOS teknolojisi sayesinde endüstriyel ortamlarda dahi kararlı bir çalışma performansı sunar.
• Geniş Besleme Voltajı Aralığı: 3V ile 18V arasında çok geniş bir voltaj aralığında çalışabilir, bu da onu hem 3.3V/5V'luk mikrodenetleyici sistemleri hem de daha yüksek voltajlı endüstriyel sistemler için uygun kılar.
• Yüksek Sürücü Kapasitesi: Her çıkış, standart TTL yüklerini doğrudan sürebilme kapasitesine sahiptir.
• Düşük Güç Tüketimi: Statik durumda son derece düşük güç tüketimi ile pil ile çalışan cihazlar için idealdir.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde veri yolu sürücüsü (bus driver)
• Adres ve veri hatları için tamponlama ve izolasyon
• Farklı mantık seviyeleri arasında arayüz oluşturma
• LED sürücü ve lamba sürücü devreleri
• Genel amaçlı dijital mantık uygulamaları ve sinyal yönlendirme

Sık Sorulan Sorular (SSS)

Soru: 'Üç Durumlu (Tri-State)' ne anlama gelir?
→ Cevap: Üç durumlu çıkış, normal mantık seviyeleri olan 'Yüksek' (1) ve 'Düşük' (0) durumlarına ek olarak 'Yüksek Empedans' (Hi-Z) adı verilen üçüncü bir duruma sahip olması demektir. Yüksek empedans modunda çıkış, devreden elektriksel olarak kopmuş gibi davranır ve veri yolunu meşgul etmez.

Soru: CD4503B ile 74HC244 arasındaki temel fark nedir?
→ Cevap: Her ikisi de tampon entegresi olsa da, CD4503B (4000 serisi) daha geniş bir besleme voltajı aralığına ve daha yüksek gürültü bağışıklığına sahipken, 74HC244 (74HC serisi) genellikle daha hızlıdır ve 5V sistemler için optimize edilmiştir. Projenizin hız ve voltaj gereksinimlerine göre seçim yapmalısınız.

Veri yolu yönetimi ve sinyal tamponlama gerektiren tasarımlarınızda CD4503B'nin esnekliği ve kararlılığından faydalanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
