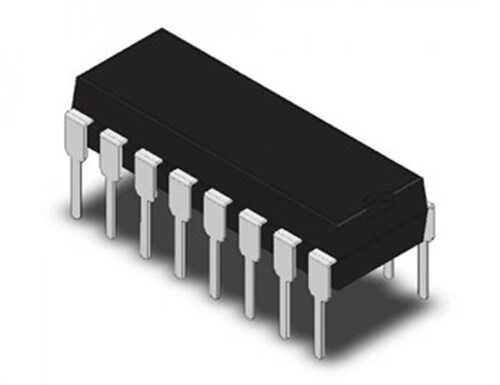

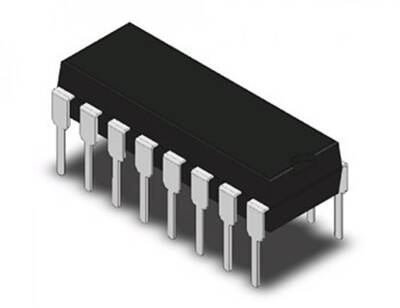

CD4506 DIP-16

CD4506, CMOS 4000 mantık ailesine ait, çift genişletilebilir 4-girişli VE-VEYA-DEĞİL kapısı (Dual Expandable 4-Input AND-OR-INVERT Gate) içeren özel bir entegredir. Bu entegre, her biri (A•B•C•D) + (E•F•G•H) ifadesinin terslenmiş sonucunu veren iki adet karmaşık mantık fonksiyon bloğunu bir araya getirir. 'Genişletilebilir' özelliği sayesinde, daha fazla girişli mantık fonksiyonları oluşturmak için birden fazla kapı veya entegre birleştirilebilir.

CD4506'nın Özellikleri ve Avantajları

• Karmaşık Mantık Kapısı: Tek bir entegre, çok sayıda temel kapının yapacağı işi gerçekleştirerek devre tasarımını basitleştirir.
• Çift Fonksiyon Bloğu: İçerisinde iki adet bağımsız 4-girişli VE-VEYA-DEĞİL kapısı bulunur.
• Genişletilebilir (Expandable): Özel 'Expand' girişleri sayesinde, daha fazla VE kapısı ekleyerek mantık fonksiyonunu genişletme imkanı sunar.
• CMOS Teknolojisi Avantajları: Son derece düşük statik güç tüketimi, 3V ile 18V arasında geniş bir besleme gerilimi aralığı ve yüksek gürültü bağışıklığı sağlar.
• DIP-16 Kılıf: Standart DIP kılıfı, prototipleme ve delikli montaj uygulamaları için uygundur.

Başlıca Kullanım Alanları

• Özel amaçlı Boolean fonksiyonlarının gerçekleştirilmesi
• Adres kod çözücü (decoder) ve karşılaştırıcı devreleri
• Dijital kontrol ve karar verme mantığı
• Veri seçimi ve sinyal yönlendirme
• Büyük ölçekli mantık sistemlerinin basitleştirilmesi

Sık Sorulan Sorular (SSS)

'Genişletilebilir' (Expandable) kapı ne demektir?
→ Genişletilebilir bir kapı, fonksiyonunu daha fazla giriş içerecek şekilde büyütmek için ek kapılarla birleştirilebilen bir yapıya sahiptir. CD4506'da bu, 'Expand' pinleri aracılığıyla yapılır ve VEYA (OR) fonksiyonuna yeni terimler eklenmesine olanak tanır.

Bu entegrenin fonksiyonunu temel kapılarla nasıl oluşturabilirim?
→ Bir adet CD4506 kapısının yaptığı işi ( [(A•B•C•D)+(E•F•G•H)]' ) temel kapılarla yapmak için, iki adet 4-girişli VE kapısı, bir adet 2-girişli VEYA kapısı ve bir adet DEĞİL kapısı kullanmanız gerekirdi. Bu da devre karmaşıklığını ve komponent sayısını artırırdı.

Karmaşık dijital mantık problemlerinize kompakt ve verimli bir çözüm için CD4506 DIP-16 entegresini keşfedin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
