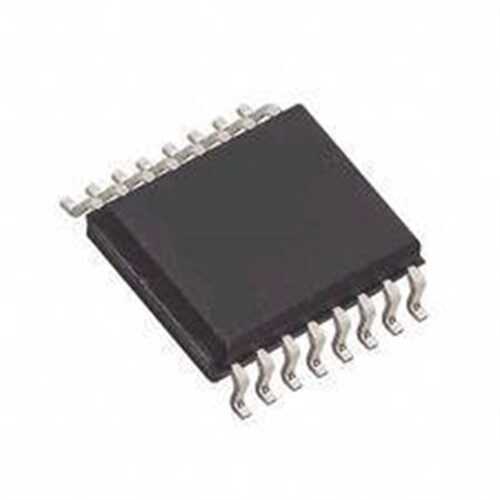

CD4520 SMD-16 Çift 4-Bit Senkron İkili Yukarı Sayıcı

CD4520, içerisinde iki adet tamamen bağımsız 4-bit senkron ikili yukarı sayıcı (synchronous binary up-counter) barındıran bir CMOS entegresidir. 'Senkron' olması, sayıcı içindeki tüm flip-flop'ların aynı saat darbesi ile aynı anda durum değiştirdiği anlamına gelir, bu da onu asenkron (ripple) sayıcılara göre daha hızlı ve kararlı yapar. SMD-16 kılıfı (genellikle SOIC-16), modern yüzey montajlı devre kartları için tasarlanmıştır.

CD4520'nin Özellikleri ve Avantajları

• Çift Senkron Sayıcı: Tek bir çipte bulunan iki adet bağımsız 4-bit sayıcı, devre tasarımında esneklik sağlar.
• Senkron Çalışma Prensibi: Tüm çıkış bitleri saat darbesinin yükselen kenarında aynı anda değişir, bu da 'ripple' sayıcılarda görülen yayılma gecikmelerini ve potansiyel hataları ortadan kaldırır.
• Geniş Çalışma Voltajı: Tipik bir CD4000 serisi entegre olarak, 3V ile 18V arasında geniş bir besleme gerilimi aralığını destekler.
• Enable ve Reset Pinleri: Her sayıcının sayma işlemini durdurmak/başlatmak için bir Enable girişi ve sayıcıyı sıfırlamak için bir Reset girişi bulunur.
• SMD-16 Kılıf: Yüzey montaj teknolojisi (SMT) kullanan kompakt ve otomatikleştirilmiş üretim süreçlerine uygundur.

Başlıca Kullanım Alanları

• Yüksek Hızlı Sayma ve Frekans Bölme
• Programlanabilir Sayıcılar ve Zamanlayıcılar
• Ardışıl Devre Kontrolü
• A/D ve D/A Dönüştürücüler
• Adres Üretimi ve Kontrolü
• Dijital Saat ve Ölçüm Cihazları

Sık Sorulan Sorular (SSS)

Senkron ve Asenkron (Ripple) sayıcı arasındaki temel fark nedir?
→ Senkron sayıcılarda, tüm flip-flop'lar ortak bir saat sinyali ile tetiklenir ve durumları aynı anda güncellenir. Asenkron sayıcılarda ise bir flip-flop'un çıkışı, bir sonrakinin saat girişini tetikler. Bu nedenle senkron sayıcılar daha hızlıdır ve yüksek frekanslarda daha güvenilirdir.

CD4520 entegresi hem yukarı hem aşağı sayabilir mi?
→ Hayır, CD4520 standart olarak sadece bir 'yukarı sayıcıdır' (up-counter). Yani saat darbeleri geldikçe değeri artar (0, 1, 2, 3...). Aşağı sayma (down-counter) veya yukarı/aşağı sayma (up/down-counter) için CD40193 gibi farklı entegreler kullanılmalıdır.

Hızlı ve güvenilir sayma uygulamalarınız için CD4520 SMD-16 çift senkron sayıcı entegresini tercih edin.

Not: Bu sayfadaki bilgiler temel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
