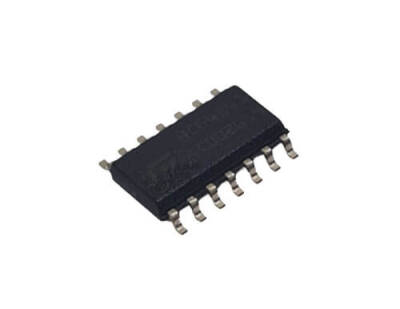

CD4541 SOIC-14 - HCF4541

CD4541 (veya HCF4541), içerisinde bir osilatör ve 16-bitlik bir ikili sayıcı/frekans bölücü barındıran, programlanabilir bir zamanlayıcı entegresidir. Harici bir direnç ve kapasitör ile oluşturulan osilatör frekansını bölerek çok uzun zaman gecikmeleri elde etmek için tasarlanmıştır. SOIC-14 SMD paketi, modern ve kompakt devre kartları için mükemmel bir seçimdir.

CD4541'in Özellikleri ve Avantajları

• Programlanabilir Frekans Bölücü: Dahili 16-bitlik sayıcısı sayesinde 2^8'den 2^16'ya kadar farklı bölme oranları seçilebilir.
• Uzun Zamanlama Aralığı: Düşük frekanslı bir osilatör ve yüksek bölme oranı ile saniyelerden saatlere kadar uzanan zamanlama periyotları elde edilebilir.
• Dahili Osilatör: Sadece iki harici komponent (RC) ile kararlı bir osilatör devresi kurulabilir. Harici bir saat sinyali ile de çalıştırılabilir.
• Düşük Güç Tüketimi: CMOS teknolojisi, pil ile çalışan zamanlama uygulamaları için ideal olan çok düşük bekleme akımı sağlar.
• SOIC-14 Paket: Yüzey montaj teknolojisi (SMT) ile uyumlu olup, üretim süreçlerini hızlandırır ve PCB'de daha az yer kaplar.

Başlıca Kullanım Alanları

• Uzun Süreli Zamanlayıcılar (Örn: Periyodik sulama sistemleri)
• Osilatör ve Saat Sinyali Üreteçleri
• Endüstriyel Proses Kontrol Zamanlaması
• Güç Tasarrufu için Otomatik Kapanma Devreleri
• Alarm ve Güvenlik Sistemleri

Sık Sorulan Sorular (SSS)

Soru: İstediğim zaman gecikmesini nasıl ayarlarım?
→ Zaman gecikmesi üç ana faktöre bağlıdır: harici direncin (R) değeri, harici kapasitörün (C) değeri ve A/B pinleri ile seçilen bölme oranı (N). Gecikme süresi yaklaşık olarak T ≈ 2.3 * R * C * N formülü ile hesaplanabilir. Kesin değerler için datasheet'e başvurulmalıdır.

Soru: Bu entegrenin çıkışı ne tür bir sinyal verir?
→ Genellikle iki farklı çıkış modu bulunur. Biri, zamanlama periyodu sonunda tek bir darbe üretir. Diğeri ise zamanlama periyodunun yarısı kadar 'düşük', yarısı kadar 'yüksek' seviyede kalan bir kare dalga sinyali (%50 duty cycle) üretir.

Hassas ve programlanabilir uzun zaman gecikmeleri gerektiren projeleriniz için CD4541 zamanlayıcı entegresi en etkili çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
