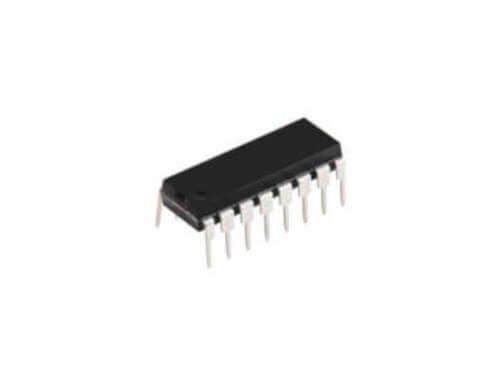

CD4569 DIP-16 (MC14569BCP)

CD4569 (veya eşdeğeri MC14569BCP), oldukça esnek ve programlanabilir bir bölücü/sayaç (divide-by-N counter) entegresidir. Bu entegre, bir giriş frekansını önceden belirlenmiş bir N sayısına bölmek için kullanılır. Hem ikili (binary) hem de BCD (ondalık) modda çalışabilen iki adet bağımsız 4-bitlik programlanabilir geri sayıcı içerir. DIP-16 kılıfı, karmaşık zamanlama ve frekans sentezleme projelerinin prototiplenmesini kolaylaştırır.

CD4569 DIP-16'nın Özellikleri ve Avantajları

• Programlanabilir Bölme (Divide-by-N): Giriş frekansını, 'Preset' girişlerine uygulanan N sayısına (1 ile 255 arası) bölerek çıkış frekansı üretir.
• Çift Modlu Çalışma: Hem ikili (binary) hem de BCD modunda çalışabilir, bu sayede 0-9 veya 0-15 arası sayma/bölme işlemleri için kolayca yapılandırılabilir.
• Geri Sayıcı (Down Counter): Yüklenen değerden sıfıra doğru geri sayım yapar.
• Kaskad Bağlantı: Birden fazla CD4569 entegresi birbirine bağlanarak çok daha büyük N değerleri elde edilebilir.
• Geniş Frekans Aralığı: Geniş bir frekans aralığında kararlı bir şekilde çalışır.
• Asenkron Preset ve Reset: Sayıcıyı istenilen bir değere yüklemek veya sıfırlamak için asenkron kontrol pinleri bulunur.

Başlıca Kullanım Alanları

• Frekans sentezleyiciler (Frequency Synthesizers) ve PLL (Phase-Locked Loop) devreleri
• Programlanabilir zamanlayıcılar ve gecikme devreleri
• Hassas motor hız kontrolü
• Dijital saat ve takvim uygulamaları
• Otomasyon sistemlerinde olay sayıcılar

Sık Sorulan Sorular (SSS)

N sayısını nasıl programlarım?
→ Bölme oranı olan N sayısı, P1, P2, P3, P4 preset girişlerine ikili (binary) veya BCD formatında uygulanır. Örneğin frekansı 7'ye bölmek için BCD modunda P girişlerine 7'nin ikili karşılığı olan 0111 uygulanır ve sayıcı bu değerden geriye sayar.

Binary ve BCD modu arasında nasıl geçiş yaparım?
→ Entegrenin üzerinde bulunan 'Binary/BCD' seçim pini ile modlar arasında geçiş yapılır. Bu pin Lojik 1 (VDD) olduğunda BCD modunda, Lojik 0 (GND) olduğunda ise ikili (binary) modunda çalışır.

Hassas frekans bölme ve programlanabilir zamanlama gerektiren projeleriniz için CD4569'un esnekliğinden yararlanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projenizin doğruluğu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
