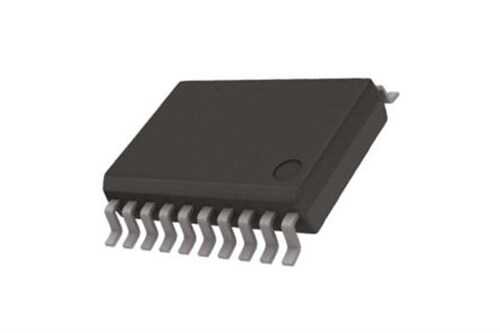

CD74ACT273M96 - ACT273M SOP-20

CD74ACT273M96, yüksek hızlı dijital sistemlerde kullanılmak üzere tasarlanmış, 8-bit (Octal) D-tipi bir flip-flop entegresidir. Gelişmiş CMOS (ACT) teknolojisi sayesinde düşük güç tüketimini yüksek hızla birleştiren bu komponent, saat (clock) sinyalinin yükselen kenarında veri girişlerini çıkışlarına aktararak senkronize veri kaydı ve depolama işlevlerini yerine getirir. SOP-20 yüzey montaj paketi, modern ve kompakt devre kartı tasarımları için idealdir.

CD74ACT273M96'nin Özellikleri ve Avantajları

• Yüksek Hızlı Çalışma: ACT mantık ailesi, düşük yayılma gecikme süreleri sunarak sistem performansını artırır.
• 8-Bit Paralel Kayıt: Tek bir entegre ile 8 bitlik veriyi aynı anda depolayabilir, bu da veri yolu (bus) uygulamaları için mükemmeldir.
• Ortak Kontrol Pinleri: Tüm flip-flop'lar için ortak bir Saat (CLK) ve Master Reset (MR) pini bulunur, bu da senkronizasyonu ve sistem sıfırlamasını basitleştirir.
• TTL Uyumlu Girişler: Hem TTL hem de CMOS mantık seviyeleriyle çalışan sistemlere kolayca entegre edilebilir.
• Yüzey Montaj Paketi (SOP-20): Otomatik montaj işlemlerine uygun olup, PCB üzerinde daha az yer kaplar.
• Geniş Çalışma Gerilimi: Farklı voltaj seviyelerine sahip sistemlerde esnek kullanım imkanı sunar.

Başlıca Kullanım Alanları

• Veri Yolu Arayüzleri ve Kayıtçıları (Bus Registers)
• Mikrodenetleyici ve Mikroişlemci Sistemlerinde G/Ç (I/O) Port Genişletme
• Dijital Sinyal İşleme (DSP) Uygulamaları
• Durum Makineleri (State Machines) ve Sıralı Devreler
• Pipeline Mimarilerinde Ara Veri Depolama
• Frekans Bölücüler ve Sayıcılar

Sık Sorulan Sorular (SSS)

CD74ACT273M96 ile 74HC273 arasındaki temel fark nedir?
→ Temel fark mantık ailesindedir. ACT (Advanced CMOS Technology) serisi, TTL mantık seviyeleriyle uyumlu girişlere sahiptir ve genellikle daha yüksek sürüş akımı kapasitesi sunar. HC (High-Speed CMOS) serisi ise tipik olarak saf CMOS seviyeleriyle çalışır. Projenizdeki diğer entegrelerin mantık seviyelerine göre seçim yapmalısınız.

Master Reset (MR) pini nasıl çalışır?
→ Master Reset (MR) pini aktif düşük (active-low) bir giriştir. Bu pin LOW (0V) seviyesine çekildiğinde, saat sinyalinden bağımsız olarak tüm Q çıkışları anında LOW seviyesine sıfırlanır. Bu, sistemi başlangıç durumuna getirmek için çok kullanışlıdır.

CD74ACT273M96 ile dijital devrelerinizde güvenilir ve yüksek hızlı veri kaydı sağlayın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
