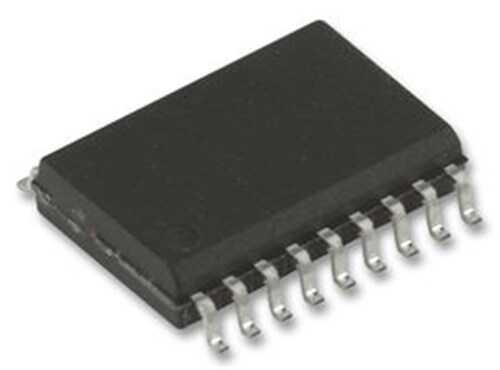

CD74HC299M96 - 74HC299 8-Bit Universal Shift Register SOP-20

CD74HC299M96, yüksek hızlı CMOS (HC) mantık ailesinden, son derece çok yönlü bir 8-Bit Evrensel Kaydırmalı Kaydedici (Universal Shift Register) entegresidir. Bu komponent, hem seri hem de paralel veri giriş/çıkışını, sağa/sola kaydırma ve depolama modlarını destekler. 3-durumlu çıkışları sayesinde veri yolu uygulamaları için de mükemmel bir seçimdir. SOP-20 yüzey montaj kılıfında gelir.

CD74HC299M96'nin Özellikleri ve Avantajları

• Evrensel Fonksiyonellik: Tek bir çipte 4 farklı çalışma modu sunar: Sağa Kaydırma, Sola Kaydırma, Paralel Yükleme ve Depolama (Hold).
• Seri ve Paralel I/O: Hem seri-paralel hem de paralel-seri veri dönüşümü için kullanılabilir.
• 8-Bit Kapasite: 8 bitlik veriyi işleyebilir, kaydırabilir ve depolayabilir.
• 3-Durumlu Çıkışlar: Çıkışlar yüksek empedans durumuna getirilerek veri yolu (bus) paylaşımına olanak tanır, bu da sistem tasarımını basitleştirir.
• Yüksek Hızlı Çalışma: HC mantık ailesi sayesinde yüksek frekanslı saat sinyalleri ile çalışabilir.
• Geniş Çalışma Gerilimi: Genellikle 2V ile 6V arasında çalışır, bu da onu hem düşük voltajlı hem de standart 5V sistemler için uygun hale getirir.
• SOP-20 Kılıf: Kompakt PCB tasarımları için ideal olan yüzey montaj paketidir.

Başlıca Kullanım Alanları

• Seri-Paralel ve Paralel-Seri Veri Dönüştürücüler
• Mikrodenetleyici I/O Port Genişletme
• Veri Yolu Arayüzleri ve Transceiver'lar
• Yığın (Stack) ve Kuyruk (Queue) Bellekleri
• Sıralı Veri Transferi Uygulamaları
• Dijital Gecikme Hatları

Sık Sorulan Sorular (SSS)

Soru: 'Universal Shift Register' tam olarak ne demektir?
→ 'Universal' (Evrensel) olması, bu kaydedicinin veriyi hem sağa hem de sola kaydırabilmesi, veriyi paralel olarak yükleyebilmesi ve mevcut durumu değiştirmeden depolayabilmesi (hold) anlamına gelir. Bu esneklik, onu standart shift register'lardan çok daha güçlü ve kullanışlı kılar.

Soru: Bu entegre ile bir mikrodenetleyicinin pin sayısını nasıl artırabilirim?
→ Mikrodenetleyicinizden sadece 3-4 pin (Saat, Seri Veri, Mod Seçimi vb.) kullanarak bu entegreye 8 bitlik veriyi seri olarak gönderebilirsiniz. Daha sonra bu 8 bitlik veriyi entegrenin paralel çıkışlarından alarak 8 adet cihazı (örneğin 8 LED'i) kontrol edebilirsiniz. Bu yöntem, pin sayısını efektif bir şekilde artırmanızı sağlar.

Karmaşık veri manipülasyonu ve port genişletme projeleriniz için esnek çözüm: CD74HC299M96!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
