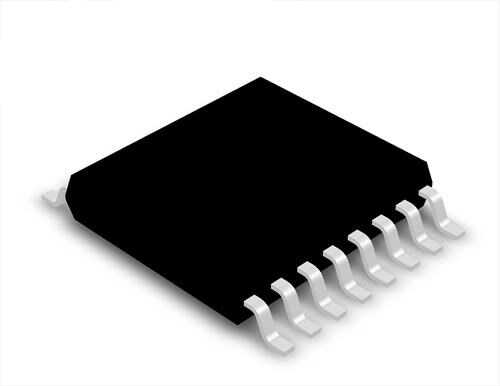

CD74HC4094PW - HJ4094 TSSOP-16

CD74HC4094PW, yüksek hızlı CMOS teknolojisi ile üretilmiş, 8-bit kaydırmalı yazmaç (shift register) entegresidir. Bu çok yönlü bileşen, seri girişi paralel çıkışa dönüştürme (SIPO) işlevi görür ve bir depolama yazmacı (storage register) ile 3-durumlu (3-state) çıkışlara sahiptir. Özellikle mikrodenetleyici pinlerini çoğaltmak ve veri yolu (bus) uygulamaları için seri-paralel çevirici olarak idealdir.

CD74HC4094PW'nin Özellikleri ve Avantajları

• Seri Giriş, Paralel Çıkış: Tek bir veri hattı üzerinden gelen 8-bitlik seri veriyi, 8 ayrı paralel çıkışa dönüştürür.
• Depolama Yazmacı (Latch): Kaydırma işlemi sırasında çıkışların durumunun değişmesini engelleyen dahili bir mandallama (latch) özelliğine sahiptir.
• 3-Durumlu Çıkışlar: Çıkışlar, yüksek empedans durumuna alınabilir. Bu özellik, birden fazla entegrenin aynı veri yolunu paylaşmasına olanak tanır.
• Yüksek Hız: 74HC serisi sayesinde yüksek frekanslarda kararlı bir şekilde çalışır.
• Geniş Çalışma Voltajı: Genellikle 2V ila 6V arasında geniş bir besleme voltajı aralığında çalışabilir.
• Kaskad Bağlantı: Birden fazla CD74HC4094 entegresi seri olarak bağlanarak 16-bit, 24-bit veya daha fazla çıkış elde edilebilir.

Başlıca Kullanım Alanları

• Mikrodenetleyici I/O (Giriş/Çıkış) pini çoğaltma
• LED matris ve 7-segment ekran sürücüleri
• Endüstriyel kontrol sistemleri ve PLC'ler
• Seri-paralel veri formatı dönüştürme
• Uzaktan kontrol ve veri toplama sistemleri

Sık Sorulan Sorular (SSS)

3-durumlu (3-state) çıkış ne işe yarar?
→ 3-durumlu çıkış, normal Lojik-1 ve Lojik-0 durumlarına ek olarak bir de 'yüksek empedans' (bağlantı kesikmiş gibi) durumuna geçebilir. Bu sayede, aynı veri hattına bağlı birden fazla çipten sadece biri aktif hale getirilerek veri çakışması önlenir.

Bu entegreyi SPI arayüzü ile kullanabilir miyim?
→ Evet, CD74HC4094'ün seri veri (DATA), saat (CLK) ve mandallama (STROBE) pinleri, SPI (Serial Peripheral Interface) protokolünün MOSI, SCK ve CS (Chip Select) pinlerine kolayca adapte edilebilir.

CD74HC4094PW ile dijital projelerinizde kontrol edebileceğiniz çıkış sayısını kolayca ve ekonomik bir şekilde artırın.

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
