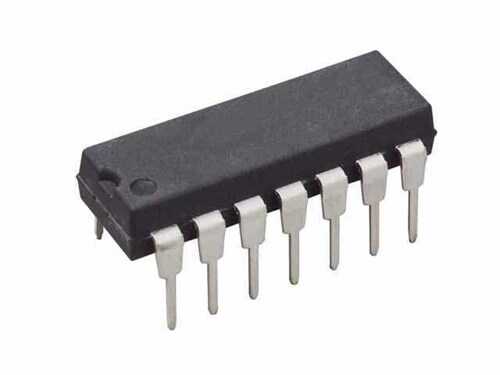

CD74HCT03E - 74HCT03 DIP-14

CD74HCT03E, yüksek hızlı CMOS teknolojisi ile üretilmiş, ancak TTL uyumlu girişlere sahip bir Dörtlü 2-Girişli NAND Kapısı (Quad 2-Input NAND Gate) entegresidir. Bu entegrenin en belirgin özelliği, standart NAND kapılarından farklı olarak açık-drenaj (open-drain) çıkışlara sahip olmasıdır. DIP-14 kılıfı sayesinde breadboard ve delikli pertinaks üzerinde prototipleme için son derece uygundur.

CD74HCT03E'nin Özellikleri ve Avantajları

• TTL Uyumlu Girişler: HCT serisi, 5V ile çalışan eski TTL (74LS vb.) ve modern CMOS devreleri arasında sorunsuz bir köprü kurar.
• Açık-Drenaj Çıkışlar: Harici bir pull-up direnci kullanılarak farklı voltaj seviyeleriyle (level shifting) arayüz oluşturma ve birden fazla çıkışı tek bir hatta bağlama (wired-AND) imkanı sunar.
• Dörtlü NAND Kapısı: Tek bir çipte dört adet bağımsız 2-girişli NAND kapısı içerir, bu da kompakt tasarımlar sağlar.
• Kullanıcı Dostu DIP-14 Kılıf: Kolay lehimleme ve sökme imkanı sunan delik montaj (through-hole) kılıfı, hobi ve eğitim amaçlı kullanımlar için idealdir.
• Geniş Besleme Aralığı: Genellikle 4.5V ile 5.5V arasında kararlı bir şekilde çalışır.

Başlıca Kullanım Alanları

• Lojik Seviye Dönüştürme (Örn: 5V sistemden 12V sisteme sinyal gönderme)
• Wired-AND Lojik Uygulamaları
• LED, Lamba ve Röle Sürücü Devreleri
• Genel Amaçlı Lojik Devreler ve Sinyal Evirme
• Prototipleme ve Eğitim Devreleri

Sık Sorulan Sorular (SSS)

Soru: 74HCT03 ile 74HCT00 arasındaki fark nedir?
→ Cevap: Her ikisi de dörtlü 2-girişli NAND kapısıdır. Temel fark çıkış yapısıdır. 74HCT00 standart 'push-pull' çıkışa sahipken, 74HCT03 'açık-drenaj' (open-drain) çıkışa sahiptir. Açık-drenaj özelliği, harici pull-up direnci ile esnek kullanım imkanı sunar.

Soru: Bu entegrenin çıkışını doğrudan bir LED'e bağlayabilir miyim?
→ Cevap: Evet, bağlayabilirsiniz. Anodu bir akım sınırlama direnci üzerinden VCC'ye, katodu ise 74HCT03'ün çıkış pinine bağlayarak LED'i sürebilirsiniz. NAND kapısının girişi uygun lojik seviyede olduğunda, çıkış 'düşük' (GND) seviyesine çekerek LED'in yanmasını sağlar.

Prototipleme ve esnek çıkış kontrolü gerektiren projeleriniz için DIP kılıflı CD74HCT03E mükemmel bir çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
