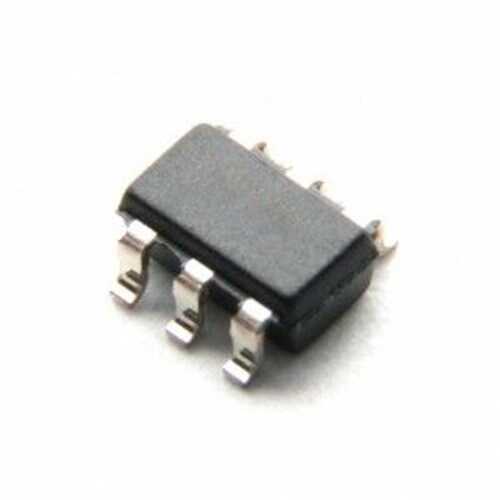

CDSOT23-SRV05-4 500W 5V SOT-23/6 TVS Diyot

Yüksek hızlı veri hatlarını ve hassas I/O portlarını ESD ve diğer geçici gerilim olaylarından korumak için tasarlanmış entegre bir çözüm olan CDSOT23-SRV05-4, tek bir kompakt SOT-23/6 kılıfında dört adet veri hattı için koruma sunar. 5V çalışma gerilimi ve düşük kapasitans özellikleri ile USB, Ethernet ve diğer modern arayüzler için idealdir.

CDSOT23-SRV05-4 500W 5V SOT-23/6 TVS Diyot'nin Özellikleri ve Avantajları

• Çoklu Hat Koruması: Tek bir SOT-23/6 kılıfı ile dört adede kadar I/O hattını veya iki diferansiyel çifti korur, yerden büyük tasarruf sağlar.
• Düşük Kapasitans: Ultra düşük kapasitans değeri, USB 2.0 gibi yüksek hızlı veri hatlarının sinyal bütünlüğünü bozmadan koruma sağlar.
• 5V Sistemlerle Uyumlu: 5V'luk stand-off gerilimi, mikrodenetleyiciler ve USB portları gibi yaygın 5V sistemler için mükemmel uyum sunar.
• Güçlü ESD Koruması: IEC 61000-4-2 (ESD) standardını aşan seviyelerde koruma sağlayarak en hassas entegreleri bile güvende tutar.
• Entegre Çözüm: Birden fazla tekli diyot yerine tek bir entegre bileşen kullanmak, montaj süresini ve kart karmaşıklığını azaltır.

Başlıca Kullanım Alanları

• USB 2.0 (D+, D-) ve VBUS hatlarının korunması
• Ethernet portları (10/100/1000 Base-T)
• HDMI, DVI, DisplayPort arayüzleri
• SIM kart yuvaları ve diğer hassas I/O portları
• Mikrodenetleyici (MCU) pinlerinin ESD koruması

Sık Sorulan Sorular (SSS)

Soru: 'Düşük kapasitans' neden yüksek hızlı veri hatları için önemlidir?
→ Yüksek kapasitans, yüksek frekanslı sinyallerin bozulmasına, yuvarlanmasına ve sinyal bütünlüğünün kaybolmasına neden olabilir. Düşük kapasitanslı bir TVS diyot, sinyali etkilemeden koruma görevini yerine getirir, bu da veri aktarım hızının korunmasını sağlar.

Soru: Bu diyot ile dört hattı nasıl koruyabilirim?
→ Bu bileşen genellikle 'flow-through' (akış yolu) tasarımına sahiptir. Pin 1 ve 6 genellikle GND'ye, pin 2-3 ve 4-5 ise korunacak I/O hatlarına bağlanır. Kesin bağlantı için mutlaka ürünün datasheet'indeki pin şemasına başvurulmalıdır.

Kompakt ve etkili bir çözümle yüksek hızlı veri hatlarınızı korumak için CDSOT23-SRV05-4'ü seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve güncel veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
