CLD20B 20mA 45V DO-214AA Current Limiting Diyot

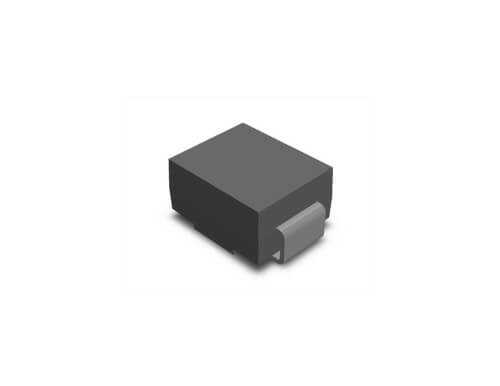

CLD20B 20mA 45V DO-214AA, standart doğrultucu diyotlardan farklı olarak, üzerinden geçen akımı sabit bir değerde (nominal 20mA) tutmak için tasarlanmış özel bir akım sınırlayıcı diyottur (CLD). Basit bir direnç yerine bu komponenti kullanarak, voltaj değişikliklerinden etkilenmeyen, kararlı bir sabit akım kaynağı elde edebilirsiniz. DO-214AA (SMB) kılıfındadır.

CLD20B 20mA 45V DO-214AA Current Limiting Diyot'nin Özellikleri ve Avantajları

• Sabit Akım Regülasyonu: Devre voltajı değişse bile akımı yaklaşık 20mA'de sabit tutar.
• Basit Kullanım: Karmaşık akım regülatör entegrelerine veya op-amp'li devrelere gerek kalmadan basit bir akım kaynağı oluşturur.
• LED Sürücü: Özellikle tek veya seri bağlı LED'leri sürmek için mükemmeldir, LED'lerin ömrünü uzatır.
• SMD Kılıf: DO-214AA (SMB) yüzey montaj kılıfı, kompakt tasarımlar için uygundur.
• Geniş Voltaj Aralığı: Geniş bir giriş voltajı aralığında kararlı bir akım çıkışı sağlar.

Başlıca Kullanım Alanları

• LED'ler için basit ve etkili sürücü devresi oluşturma
• Sensörler ve transistörler için bias (kutuplama) akımı sağlama
• Aküler için damla şarj (trickle charging) devreleri
• Test ve ölçüm ekipmanlarında kararlı akım referansı oluşturma
• Dalga formu üreteçleri

Sık Sorulan Sorular (SSS)

Soru: Akım sınırlayıcı diyot (CLD) nasıl çalışır?
→ CLD, içerisinde bir JFET transistör ve bir direnç barındıran iki bacaklı bir komponenttir. Kendi kendini kutuplayarak, üzerindeki voltaj belirli bir seviyeye ulaştıktan sonra akımın daha fazla artmasını engeller ve onu sabit bir değerde kilitler.

Soru: Bu diyotu bir LED'e nasıl bağlarım?
→ Çok basit. Güç kaynağının pozitif (+) terminalinden CLD'ye, CLD'den LED'in anotuna (+), LED'in katodundan (-) ise güç kaynağının negatif (-) terminaline seri olarak bağlamanız yeterlidir. Başka bir akım sınırlama direncine ihtiyaç duymazsınız.

Devrelerinizde basit, ucuz ve kararlı bir sabit akım kaynağına ihtiyacınız varsa, CLD20B tam aradığınız komponenttir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Lütfen en güncel ve kesin teknik veriler için ürünün resmi 'datasheet' belgesini kontrol ediniz.
