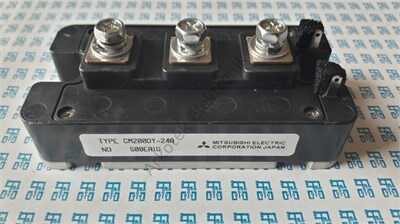

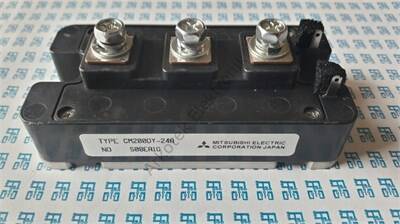

CM200DY-24A IGBT MODUL

CM200DY-24A, 1200V gerilim ve 200A akım kapasitesi sunan, endüstriyel uygulamalar için tasarlanmış yüksek güçlü bir IGBT modülüdür. Mitsubishi Electric'in A-Serisi'nin bir parçası olan bu 'dual' (çift) IGBT modülü, half-bridge yapısı ile güç elektroniği devrelerinde sağlamlık, yüksek verimlilik ve uzun ömürlü performans sunmak üzere optimize edilmiştir.

CM200DY-24A IGBT MODUL'nin Özellikleri ve Avantajları

• Yüksek Güç Yoğunluğu: 1200V ve 200A'lik güçlü kapasitesi, onu orta ve yüksek güçlü endüstriyel sürücüler için ideal kılar.
• Half-Bridge (Dual) Yapı: Tek modülde iki IGBT anahtarı barındırarak invertör ve konvertör tasarımlarında yerden tasarruf sağlar ve montajı kolaylaştırır.
• Düşük VCE(sat) Değeri: Optimize edilmiş yapısı sayesinde iletim sırasındaki güç kayıpları düşüktür, bu da sistemin daha verimli çalışmasını ve daha az ısınmasını sağlar.
• Kanıtlanmış Güvenilirlik: Mitsubishi'nin endüstri standardı haline gelmiş A-Serisi, zorlu koşullar altında bile kararlı ve güvenilir performansıyla bilinir.
• Geniş Güvenli Çalışma Alanı (SOA): Kısa devre ve aşırı yük gibi durumlara karşı yüksek dayanıklılık gösterir.

Başlıca Kullanım Alanları

• Genel Amaçlı Endüstriyel İnvertörler
• AC Motor Sürücüleri ve Servo Kontrolörler
• Yüksek Güçlü Kesintisiz Güç Kaynakları (UPS)
• Rüzgar Türbinleri ve Güneş Enerjisi Sistemleri
• Kaynak Makineleri ve Endüksiyonla Isıtma

Sık Sorulan Sorular (SSS)

Soru: CM200DY-24A ile CM150DY-24A arasındaki temel fark nedir?
→ Her ikisi de aynı voltaj sınıfında (1200V) ve aynı seride (24A) yer alsa da, temel fark akım kapasiteleridir. CM200DY-24A, 200 Amper akım kapasitesine sahipken, CM150DY-24A 150 Amper kapasiteye sahiptir. Projenizin güç ihtiyacına göre doğru olanı seçmelisiniz.

Soru: Bu modülü soğuturken nelere dikkat etmeliyim?
→ 200A gibi yüksek bir akımda çalışırken etkin soğutma kritik öneme sahiptir. Modül ile soğutucu arasında mükemmel termal temas sağlamak için kaliteli bir termal macun kullanılmalı ve uygulamanın güç kaybına uygun boyutta bir soğutucu (gerekirse fan destekli) seçilmelidir.

Güç ve güvenilirliğin birleştiği endüstriyel uygulamalarınız için CM200DY-24A IGBT modülü ideal bir tercihtir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
