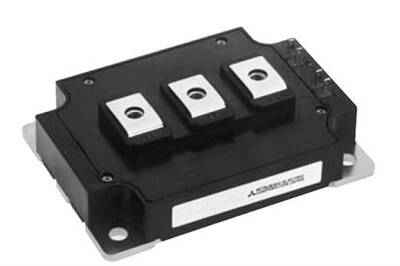

CM300DY-24NF

CM300DY-24NF, 1200V yüksek gerilim dayanımı ve 300A akım kapasitesi sunan, güçlü bir tek IGBT modülüdür. Yüksek gerilim uygulamalarında güvenilir anahtarlama sağlamak üzere tasarlanan bu modül, özellikle endüstriyel motor kontrol sistemlerinin frenleme devreleri, solar invertörlerin boost katları ve yüksek gerilimli DC-DC dönüştürücüler için idealdir. NF serisi teknolojisi, verimliliği artırmak için düşük güç kayıpları sunar.

CM300DY-24NF'nin Özellikleri ve Avantajları

• Çok Yüksek Gerilim Sınıfı: 1200V Vces değeri, 400V ve üzeri AC şebekelerinde çalışan sistemler için mükemmel bir dayanıklılık sağlar.
• Yüksek Akım Performansı: 300A'lik güçlü akım kapasitesi, en zorlu güç anahtarlama görevlerinin üstesinden gelir.
• Tekli (Chopper) Konfigürasyon: Tek anahtar gerektiren boost, buck, ve frenleme (chopper) gibi devre tasarımlarını basitleştirir.
• Optimize Edilmiş Anahtarlama: NF serisi, yüksek verimlilik için hem iletim hem de anahtarlama kayıplarını en aza indirir.
• Entegre Serbest Geçiş Diyotu (FWD): Dahili diyot, devreyi endüktif geri tepmelere karşı korur ve harici bileşen ihtiyacını azaltır.
• Sağlam ve Güvenilir Yapı: Endüstriyel ortamların gerektirdiği yüksek güvenilirlik ve uzun ömür standartlarını karşılar.

Başlıca Kullanım Alanları

• AC Sürücülerin Frenleme Üniteleri (Braking Choppers)
• Yenilenebilir Enerji Sistemleri (Örn: Solar İnvertör Boost Katları)
• Yüksek Gerilim DC Motor Kontrolü
• Endüstriyel Güç Kaynakları ve PFC Katları
• Elektrikli Araç Şarj İstasyonları
• Yüksek Güçlü DC Anahtarlama Devreleri

Sık Sorulan Sorular (SSS)

Soru: Neden bir AC motor sürücüsünde frenleme ünitesi için 1200V bir IGBT'ye ihtiyaç duyulur?
→ Motor yavaşlarken veya rejeneratif frenleme yaparken bir jeneratör gibi davranır ve DC bara gerilimini yükseltir. 400V AC şebekeden beslenen bir sürücünün DC bara gerilimi yaklaşık 560V'tur. Rejenerasyon sırasında bu gerilim tehlikeli seviyelere çıkabilir. 1200V'luk bir IGBT, bu yüksek gerilimleri güvenli bir şekilde yöneterek enerjiyi bir frenleme direncinde harcamak için kullanılır.

Soru: Bu modülü sürerken nelere dikkat etmeliyim?
→ 1200V gibi yüksek gerilimlerde çalıştığı için, gate sürücü devresinin yeterli elektriksel izolasyona (galvanik izolasyon) sahip olması ve modülün yanlışlıkla açılmasını önlemek için negatif bir gate gerilimi (-Vge) kullanılması şiddetle tavsiye edilir.

Yüksek gerilim ve güvenilirlik gerektiren tek anahtarlı uygulamalarınızda CM300DY-24NF ile performans sınırlarını zorlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
