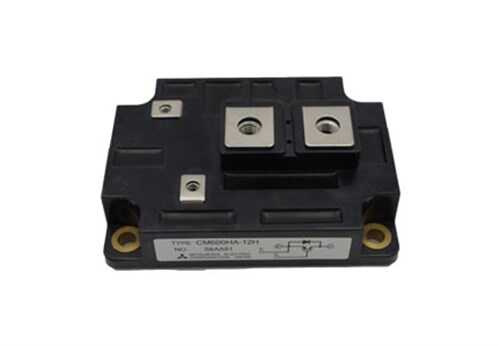

CM600HA-12H

CM600HA-12H, 600A gibi çok yüksek bir akım kapasitesini 600V gerilim dayanımı ile birleştiren, son derece güçlü bir tek IGBT modülüdür. Ağır sanayi uygulamaları için tasarlanan bu modül, özellikle yüksek güçlü DC motor kontrolü, büyük ölçekli kaynak makineleri ve endüstriyel ısıtma sistemleri gibi en zorlu anahtarlama görevleri için geliştirilmiştir. H-Serisi teknolojisi, bu yüksek güç seviyesinde bile güvenilirlik ve verimlilik sunar.

CM600HA-12H'nin Özellikleri ve Avantajları

• Ekstrem Akım Kapasitesi: 600 Amper sürekli akım değeri ile en zorlu endüstriyel yüklerin üstesinden gelir.
• Güçlü Gerilim Sınıfı: 600V Vces, 220/240V AC şebekelerinde çalışan yüksek güçlü sistemler için idealdir.
• Tek (Single) IGBT Yapısı: Yüksek güçlü tek anahtarlı uygulamalar (chopper, DC anahtarlama) için basit ve etkili bir çözüm sunar. 'HA' kodu genellikle diyotsuz tek IGBT anlamına gelir, bu da tasarım esnekliği sağlar.
• Düşük İletim Kaybı (VCE(sat)): Yüksek akımlarda bile iletim sırasındaki güç kaybını ve ısıyı en aza indirerek verimliliği korur.
• Üstün Termal Performans: Yüksek güç uygulamalarında oluşan ısıyı etkili bir şekilde dağıtmak için tasarlanmış geniş ve sağlam bir taban plakasına sahiptir.
• Kanıtlanmış Sağlamlık: Mitsubishi H-Serisi, zorlu endüstriyel ortamlarda uzun ömür ve güvenilirlik ile tanınır.

Başlıca Kullanım Alanları

• Yüksek Güçlü DC Motor Sürücüleri (örn. tren, madencilik ekipmanları)
• Büyük Endüstriyel Kaynak Makineleri ve Plazma Sistemleri
• Endüksiyonla Isıtma ve Eritme Fırınları
• Yüksek Akımlı Batarya Test ve Şarj Sistemleri
• Çok Yüksek Güçlü DC-DC Dönüştürücüler
• Elektroliz ve Güç Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: 'HA' ve 'DY' kodları arasındaki fark nedir?
→ Genellikle 'DY' kodlu modüller, IGBT ile anti-paralel bağlı bir serbest geçiş diyotu (FWD) içerir. 'HA' kodlu modüller ise çoğunlukla sadece tek bir IGBT içerir ve dahili diyotları yoktur. Bu, tasarımcının uygulamaya özel, daha hızlı veya daha güçlü bir harici diyot seçmesine olanak tanır.

Soru: 600A gibi bir akımı nasıl yönetebilirim?
→ Bu kadar yüksek bir akımı yönetmek için, modül ile bara (busbar) bağlantılarının çok düşük endüktanslı ve düşük dirençli olması kritik öneme sahiptir. Kalın ve kısa baralar kullanılmalı, montaj yüzeyleri temiz olmalı ve cıvatalar belirtilen tork değerinde sıkılmalıdır. Etkili bir soğutma sistemi (büyük heatsink, güçlü fan veya sıvı soğutma) mutlak bir zorunluluktur.

En zorlu ve en yüksek akım gerektiren endüstriyel güç projelerinizde CM600HA-12H'nin rakipsiz performansına güvenin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
