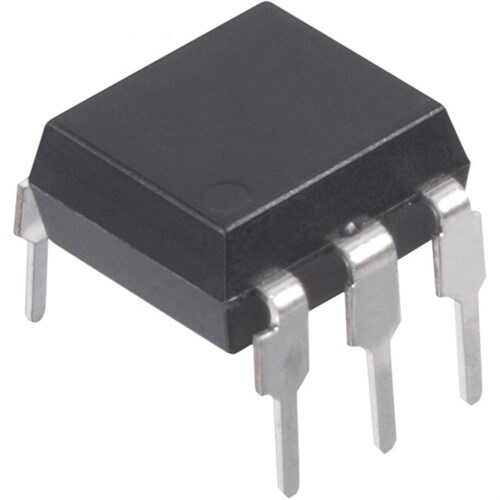

CNY17F-4 DIP-6

CNY17F-4, bir kızılötesi (IR) LED ve bir fototransistörden oluşan, yüksek güvenilirlikli bir optokuplör (opto-isolator) entegresidir. Temel görevi, iki farklı devreyi elektriksel olarak tamamen izole ederken aralarında sinyal aktarımı sağlamaktır. DIP-6 kılıfı sayesinde hem prototipleme (breadboard) hem de delik içi montajlı devre kartları için kullanımı son derece kolaydır.

CNY17F-4'nin Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Giriş ve çıkış devreleri arasında binlerce Volt'luk elektriksel izolasyon sağlar, bu da güvenlik ve gürültü önleme için kritiktir.
• Belirli Akım Aktarım Oranı (CTR): CNY17F-4'ün '4' soneki, %160 ile %320 arasında tanımlanmış bir CTR aralığına sahip olduğunu belirtir, bu da tutarlı performans sağlar.
• Yüksek Hızlı Anahtarlama: Birçok endüstriyel kontrol ve veri haberleşme uygulaması için yeterli anahtarlama hızına sahiptir.
• Standart Kılıf Yapısı: Yaygın olarak kullanılan DIP-6 kılıfı, birçok farklı tasarıma kolayca uyum sağlar.
• VDE ve UL Sertifikaları: Uluslararası güvenlik standartlarına uygunluğu, ticari ürünlerde güvenle kullanılabilmesini sağlar.

Başlıca Kullanım Alanları

• Güç kaynakları (SMPS) geri besleme devreleri
• Mikrodenetleyici arayüzleri (farklı voltaj seviyelerindeki devreleri bağlama)
• Endüstriyel otomasyon ve PLC'ler
• Telekomünikasyon ekipmanları
• Şebeke gerilimi algılama devreleri

Sık Sorulan Sorular (SSS)

Optokuplörlerde 'CTR' (Akım Aktarım Oranı) ne anlama gelir?
→ CTR, çıkıştaki transistörün kolektör akımının (IC) girişteki LED akımına (IF) olan oranıdır (CTR = IC / IF). %160 CTR, girişe 10mA uygulandığında çıkıştan 16mA akım çekilebileceği anlamına gelir. Bu oran, optokuplörün verimliliğini gösterir.

CNY17F-4 ile CNY17F-3 arasındaki fark nedir?
→ Temel fark CTR (Akım Aktarım Oranı) aralığıdır. CNY17F-3'ün CTR aralığı %100-%200 iken, CNY17F-4'ünki %160-%320'dir. Projenizin gereksinimlerine göre doğru CTR aralığına sahip modeli seçmeniz gerekir.

Devreleriniz arasında güvenli ve kararlı bir izolasyon sağlamak için endüstri standardı CNY17F-4 optokuplörü kullanın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
