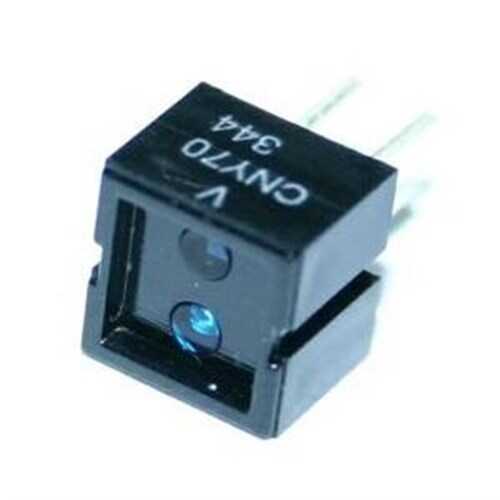

CNY70 DIP-4

CNY70, yakın mesafeden nesne algılama ve çizgi izleme için tasarlanmış kompakt bir yansıtmalı optik sensördür. Aynı paket içerisinde bir kızılötesi (IR) LED verici ve bir fototransistör alıcı barındırır. Vericiden yayılan ışığın bir yüzeyden yansıyarak alıcıya geri dönmesi prensibiyle çalışır ve bu sayede özellikle çizgi izleyen robot projelerinin vazgeçilmez bir komponentidir.

CNY70'nin Özellikleri ve Avantajları

• Kompakt Tasarım: Verici ve alıcının tek bir DIP-4 paketinde birleşmesi, montaj kolaylığı ve yerden tasarruf sağlar.
• Etkili Algılama Mesafesi: 0 mm'den 5 mm'ye kadar olan kısa mesafelerde yüksek hassasiyetle çalışır.
• Dahili Gün Işığı Filtresi: Ortamdaki görünür ışıktan kaynaklanan parazitleri azaltarak daha kararlı ve güvenilir bir okuma sağlar.
• Hızlı Tepki Süresi: Hızlı hareket eden nesneleri veya çizgileri algılamak için yeterli anahtarlama hızına sahiptir.
• Düşük Güç Tüketimi: Pil ile çalışan mobil robotlar ve taşınabilir cihazlar için idealdir.

Başlıca Kullanım Alanları

• Çizgi izleyen robotlar (siyah çizgiyi beyaz zeminde veya tam tersini takip etme).
• Endüstriyel otomasyonda nesne varlık/yokluk tespiti.
• Döner enkoderlerde pozisyon ve hız algılama.
• Yazıcı ve fotokopi makinelerinde kağıt kenarı veya varlığı tespiti.
• Otomat ve sayaçlarda para veya jeton algılama.

Sık Sorulan Sorular (SSS)

CNY70 ile renkleri ayırt edebilir miyim?
→ Hayır, CNY70 renkleri değil, yüzeylerin yansıtıcılık farkını algılar. Koyu (düşük yansıtıcılık) ve açık (yüksek yansıtıcılık) renkler arasındaki kontrastı ölçer. Bu yüzden siyah ve beyaz çizgileri ayırt etmede çok başarılıdır.

Sensörün en verimli çalıştığı mesafe nedir?
→ En yüksek çıkış sinyali genellikle 0.5 mm ile 1 mm arasındaki mesafelerde elde edilir. Ancak datasheet belgesinde belirtildiği üzere 5 mm'ye kadar algılama yapabilir. Projenize en uygun mesafeyi deneyerek bulmanız tavsiye edilir.

Projelerinize hassas nesne ve çizgi algılama kabiliyeti katmak için CNY70 ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
