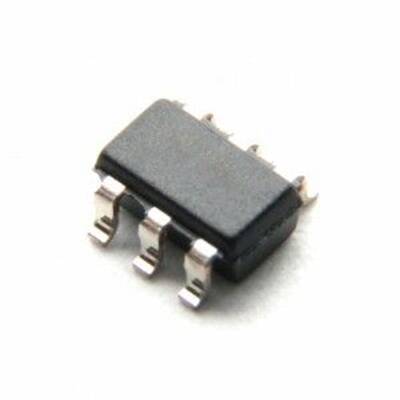

CR6855 SOT-23/6 Yüksek Verimli PWM Kontrol Entegresi

CR6855 SOT-23/6, ultra kompakt ve yüksek verimli AC/DC güç kaynakları için geliştirilmiş bir akım modlu PWM kontrol entegresidir. Çok küçük SOT-23/6 kılıfı ve minimum harici bileşen gereksinimi ile, alanın kritik olduğu düşük güçlü adaptörler ve yardımcı güç kaynakları için mükemmel bir çözümdür. Düşük bekleme gücü tüketimi ve kapsamlı koruma özellikleri sunar.

CR6855 SOT-23/6'nın Özellikleri ve Avantajları

• Ultra Kompakt Kılıf: SOT-23/6 kılıfı sayesinde son derece küçük PCB tasarımları yapılmasına olanak tanır.
• Düşük Bekleme Gücü: Yüksüz durumda 100mW'ın altında güç tüketimi ile en son enerji verimliliği standartlarını karşılar.
• Dahili Güç MOSFET'i: Yüksek voltajlı bir güç MOSFET'ini entegre ederek harici bileşen sayısını azaltır.
• Frekans Titreşimi (Jittering): EMI performansını iyileştirmek için dahili frekans titreşim özelliğine sahiptir.
• Entegre Korumalar: Aşırı yük koruması (OLP), VDD aşırı gerilim kilitlemesi (OVL) ve lider kenar körlemesi (LEB) gibi temel koruma fonksiyonlarını içerir.
• Düşük Başlatma Akımı: Hızlı ve verimli bir başlangıç için düşük bir başlatma akımına (tipik olarak 5uA) sahiptir.

Başlıca Kullanım Alanları

• 5W altı güç adaptörleri ve şarj cihazları
• Akıllı ev cihazları ve LED sürücüler
• Büyük cihazlar için yardımcı ve bekleme (standby) güç kaynakları
• Lineer regülatörler ve basit çeviricilerin yerine
• Elektrikli ev aletleri güç devreleri

Sık Sorulan Sorular (SSS)

Bu entegre ile maksimum ne kadar güç elde edebilirim?
→ CR6855, genellikle 5W'a kadar olan uygulamalar için tasarlanmıştır. Çıkış gücü, giriş voltaj aralığına ve tasarımın termal yönetimine bağlı olarak değişebilir. Kesin değerler için ürünün datasheet'ine başvurulmalıdır.

SOT-23/6 kılıfını lehimlemek zor mudur?
→ SOT-23/6, küçük bir yüzey montaj (SMD) kılıfıdır. Deneyimli kişiler için standart bir havya ile lehimlenebilir, ancak ince uçlu bir havya, fluks ve lehim fitili kullanmak işi kolaylaştırır. Yeni başlayanlar için sıcak hava istasyonu veya lehim pastası daha iyi sonuçlar verebilir.

En kompakt güç kaynağı tasarımlarınız için CR6855'in minyatür boyutundan ve yüksek verimliliğinden yararlanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
