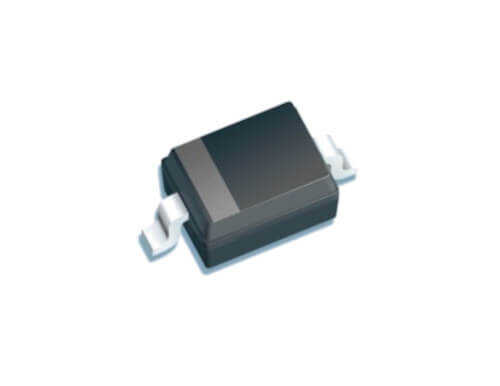

CUS10S30,H3F 1A 30V SOD323 Şotki Diyot

Mobil ve giyilebilir cihazlar gibi yerden tasarrufun kritik olduğu minyatür elektronik tasarımlar için mükemmel bir çözüm olan CUS10S30,H3F, ultra küçük SOD323 kılıfında 1 Amper akım kapasitesi sunan bir Şotki bariyer diyotudur. Düşük profili ve yüksek verimliliği ile modern, kompakt devrelerin tüm gereksinimlerini karşılar.

CUS10S30,H3F'nin Özellikleri ve Avantajları

• Maksimum Akım: 1A sürekli ileri akım kapasitesi ile sınıfında güçlü bir performans sergiler.
• Düşük Ters Gerilim: 30V'luk ters gerilim değeri, düşük voltajlı batarya uygulamaları için optimize edilmiştir.
• Ultra Kompakt Kılıf: SOD323 kılıfı, PCB üzerinde neredeyse hiç yer kaplamaz, yüksek yoğunluklu tasarımlara olanak tanır.
• Çok Düşük İleri Gerilim Düşümü (Vf): Özellikle batarya ömrünün önemli olduğu taşınabilir cihazlarda güç verimliliğini en üst düzeye çıkarır.
• Hızlı Anahtarlama Performansı: Yüksek frekanslı sinyal işleme ve güç yönetimi devreleri için idealdir.
• Çevre Dostu: RoHS uyumlu ve halojen içermeyen bir yapıya sahiptir.

Başlıca Kullanım Alanları

• Akıllı telefonlar, tabletler ve akıllı saatler
• USB şarj ve güç yönetimi devreleri
• Düşük voltajlı DC-DC dönüştürücüler
• Bataryalı cihazlarda ters polarite koruması
• Yüksek hızlı sinyal hatlarında kenetleme (clamping)
• LED sürücü devreleri

Sık Sorulan Sorular (SSS)

Soru: SOD323 kılıfı çok küçük, lehimlemesi zor mudur?
→ Cevap: SOD323, yüzey montaj (SMD) için tasarlanmış çok küçük bir kılıftır. Manuel lehimleme için sıcak hava istasyonu (hot air) veya lehim pastası ve reflow fırın kullanılması şiddetle tavsiye edilir. Geleneksel havya ile lehimlenmesi oldukça zordur.

Soru: Bu diyot 5V'luk bir USB devresinde kullanılabilir mi?
→ Cevap: Evet, kesinlikle. 30V'luk maksimum ters gerilim dayanımı, 5V gibi standart USB voltajları için fazlasıyla yeterlidir ve geniş bir güvenlik marjı bırakır. Düşük Vf değeri, USB güç hatlarındaki kayıpları da minimize edecektir.

CUS10S30,H3F'nin ultra küçük SOD323 kılıfı ile mobil ve giyilebilir teknoloji projelerinizde değerli kart alanından tasarruf edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
