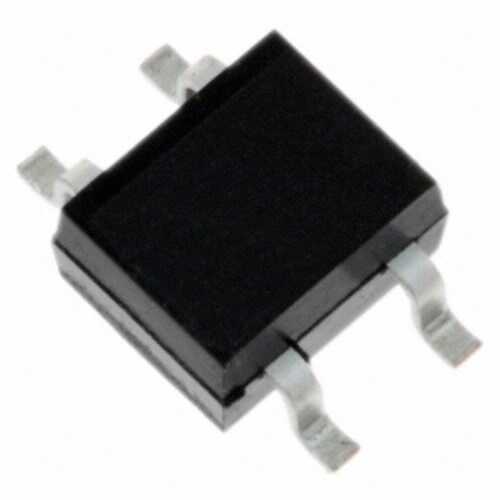

DB157S SDIP-4 (SEP)

DB157S, kompakt ve düşük profilli yüzey montaj (SMD) kılıfında bulunan bir tek fazlı köprü doğrultucudur. 1.5A ortalama ileri akım ve 1000V tepe ters gerilim kapasitesi sunan bu komponent, yerin kısıtlı olduğu modern elektronik tasarımlar için idealdir. Özellikle küçük güç kaynakları, adaptörler, LED aydınlatma sürücüleri ve ev elektroniği cihazlarında AC'den DC'ye dönüştürme görevini verimli bir şekilde yerine getirir.

DB157S'nin Özellikleri ve Avantajları

• Kompakt SMD Kılıf: SDIP-4 (SEP olarak da bilinir) kılıfı, PCB üzerinde çok az yer kaplar ve otomatik dizgi işlemleri için uygundur.
• Yeterli Güç Kapasitesi: 1.5A akım ve 1000V gerilim değerleri, birçok düşük güçlü tüketici elektroniği uygulaması için yeterlidir.
• Yüksek Ters Gerilim Koruması: 1000V'luk ters gerilim dayanımı, şebeke gerilimindeki ani yükselmelere karşı devreyi korur.
• Düşük İleri Gerilim Düşümü: Verimliliği artırır ve çalışma sırasında daha az ısı üretilmesini sağlar.
• Yüksek Dalgalanma Akımı Dayanımı: Küçük boyutuna rağmen, 50A'e kadar olan ani akım dalgalanmalarına dayanabilir.
• Maliyet Etkin Çözüm: Dört ayrı diyot kullanmak yerine tek bir entegre çözüm sunarak montaj süresini ve maliyetini düşürür.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) Giriş Katı
• AC/DC Adaptörler ve Şarj Cihazları
• LED Aydınlatma Sürücüleri
• Ev Aletleri ve Beyaz Eşya Kontrol Kartları
• Genel Amaçlı Düşük Güçlü Doğrultma Devreleri

Sık Sorulan Sorular (SSS)

Soru: DB157S ve DB107 arasındaki fark nedir?
→ Her iki komponent de genellikle aynı kılıf ve akım değerine (DB107 için 1A, DB157 için 1.5A) sahiptir. Aralarındaki temel fark, tepe ters gerilim kapasitesidir. DB107, 1000V dayanımına sahipken, daha düşük numaralı versiyonlar (örn. DB105 = 600V) daha düşük gerilim dayanımına sahiptir. DB157S, 1.5A akım kapasitesi ile biraz daha güçlüdür.

Soru: Bu SMD köprü diyotun termal yönetimi nasıl yapılır?
→ DB157S'in ürettiği ısı, bacakları aracılığıyla PCB'deki bakır yollara aktarılır. İyi bir termal tasarım için, köprü diyotun lehimlendiği pedlerin (özellikle AC ve DC çıkış pedleri) mümkün olduğunca geniş bakır alanlara bağlanması tavsiye edilir.

Kompakt ve verimli güç kaynağı tasarımlarınız için DB157S yüzey montaj köprü diyotu ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
