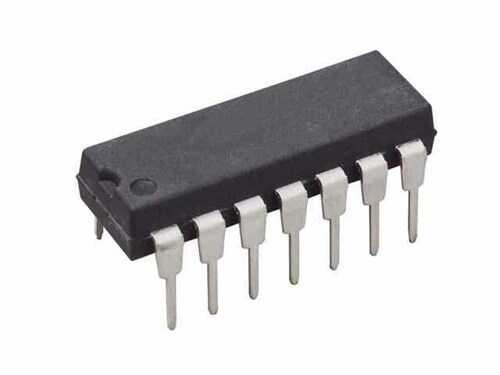

DG307ACJ - DG307 DIP-14

DG307ACJ, yüksek hızlı ve düşük güçlü bir CMOS analog anahtar entegresidir. Bu entegre, içerisinde iki adet bağımsız 'normalde açık' (SPST - Single Pole Single Throw) anahtar barındırır. DIP-14 kılıfı, delikli pertinaks ve breadboard üzerinde kolay kullanım sağlar ve analog sinyallerin dijital kontrol ile hassas bir şekilde yönlendirilmesi gereken uygulamalar için tasarlanmıştır.

DG307ACJ - DG307'nin Özellikleri ve Avantajları

• İki adet bağımsız SPST (tek kutuplu, tek yollu) anahtar içerir.
• Düşük ON-direnci (R-on) sayesinde sinyal kaybını minimize eder.
• Geniş analog sinyal aralığını destekler.
• Yüksek anahtarlama hızı ile hızlı sinyal yönlendirme uygulamalarına uygundur.
• Düşük güç tüketimi ile pil destekli ve taşınabilir cihazlar için idealdir.
• TTL ve CMOS mantık seviyeleri ile uyumlu kontrol girişleri.

Başlıca Kullanım Alanları

• Ses ve video sinyal yönlendirme (routing) sistemleri.
• Veri toplama ve örnekle-tut (sample-and-hold) devreleri.
• Otomatik test ekipmanları (ATE).
• Haberleşme sistemleri ve modemler.
• Mikrodenetleyici kontrollü analog sinyal seçimi.

Sık Sorulan Sorular (SSS)

Soru: Analog anahtar ne işe yarar?
→ Cevap: Analog anahtar, bir dijital kontrol sinyali (0 veya 1) ile bir analog sinyal yolunu açıp kapatmaya yarayan bir elektronik bileşendir. Fiziksel bir rölenin çok daha hızlı ve katı hal (solid-state) versiyonu olarak düşünülebilir.

Soru: DG307ACJ ile bir hoparlör çıkışını anahtarlayabilir miyim?
→ Cevap: Genellikle hayır. Bu tip entegreler, düşük akımlı ve düşük voltajlı sinyalleri (ses sinyali, sensör verisi vb.) anahtarlamak için tasarlanmıştır. Yüksek güçlü hoparlör sinyalleri için uygun değildir, bu tür uygulamalar için röle veya güç MOSFET'leri kullanılmalıdır.

Analog sinyallerinizi dijital hassasiyetle kontrol altına almak için DG307ACJ analog anahtar entegresini devrelerinize ekleyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
