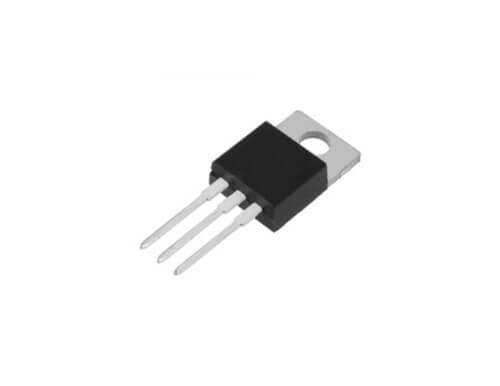

DHG10C600PB 5A 600V TO-220AB SonicFast Diyot

Kompakt ve verimli bir çözüm sunan DHG10C600PB, tek bir diyot içeren, 5A (datasheet'e göre 10A'e kadar çıkabilir, model numarası yanıltıcı olabilir) akım kapasitesine ve 600V gerilim dayanımına sahip, TO-220AB kılıfında bir SonicFast Diyot'tur. Hızlı ve yumuşak toparlanma özelliği ile orta güçlü anahtarlamalı uygulamalar için mükemmel bir performansa sahiptir.

DHG10C600PB'nin Özellikleri ve Avantajları

• SonicFast™ Teknolojisi: Hızlı toparlanma süresi (Trr) ve yumuşak geçiş (soft recovery) karakteristiği sayesinde anahtarlama kayıplarını ve EMI gürültüsünü önemli ölçüde azaltır.
• 600V Yüksek Gerilim Dayanımı: 230VAC şebekelerinden beslenen güç kaynakları ve PFC devrelerinde güvenli bir çalışma marjı sunar.
• Optimize Akım Kapasitesi: 5A ile 10A aralığındaki uygulamalar için ideal bir performans/maliyet dengesi sağlar.
• Standart TO-220AB Kılıf: Soğutucuya kolay montaj imkanı tanır ve yaygın olarak bulunabilirliği ile tasarım esnekliği sunar.
• Yüksek Verimlilik: Düşük anahtarlama kayıpları ve düşük ileri gerilim düşümü (Vf) sayesinde sistemin genel verimliliğini artırır.

Başlıca Kullanım Alanları

• Orta Güçlü Anahtarlamalı Güç Kaynakları (SMPS)
• Tüketici Elektroniği (TV, PC Güç Kaynakları)
• LED Sürücü Devreleri
• Güç Faktörü Düzeltme (PFC) Devreleri
• Küçük Motor Sürücüleri
• Yardımcı Güç Kaynakları (Auxiliary Power Supplies)

Sık Sorulan Sorular (SSS)

Soru: Model numarasında '10C' yazarken neden 5A olarak belirtiliyor?
→ Elektronik komponentlerin model numaraları bazen yanıltıcı olabilir. '10C' genellikle 10 Amper'i ima etse de, bu bileşenin datasheet'indeki sürekli akım değeri (If(avg)) kılıf sıcaklığına bağlı olarak 5A civarında olabilirken, tepe akım değeri daha yüksek olabilir. Tasarım yaparken her zaman resmi datasheet'teki akım-sıcaklık grafiklerini temel almak en doğrusudur. Biz burada daha güvenli bir sürekli değeri belirttik.

Soru: Bu diyot, snubber devresi gerektirir mi?
→ DHG10C600PB'nin 'Soft Recovery' özelliği, anahtarlama sırasında oluşan gerilim ve akım salınımlarını (ringing) büyük ölçüde bastırır. Bu sayede, birçok tasarımda harici bir snubber devresine olan ihtiyaç ortadan kalkar veya çok daha küçük değerli komponentlerle snubber devresi kurulabilir. Bu da maliyeti ve devre karmaşıklığını azaltır.

Orta güçlü SMPS ve PFC projelerinizde DHG10C600PB ile hem verimliliği yükseltin hem de tasarımınızı basitleştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
