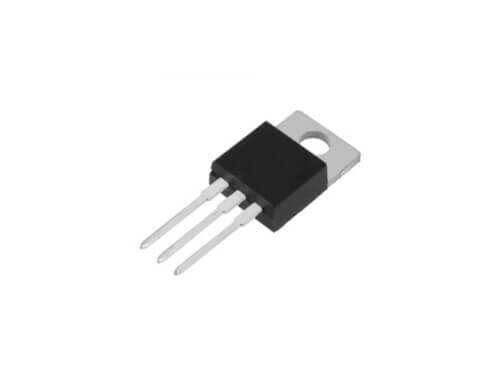

DHG20C1200PB 2x10A 1200V TO-220AB SonicFast Diyot

Yüksek frekanslı anahtarlamalı güç devreleri için özel olarak optimize edilmiş DHG20C1200PB, içerisinde iki adet 10A'lik diyot barındıran (toplamda 20A kapasiteli), 1200V gerilim dayanımına sahip, ortak katot konfigürasyonlu bir SonicFast Diyot'tur. Popüler TO-220AB kılıfı, verimli soğutma ve kolay montaj imkanı sunar.

DHG20C1200PB'nin Özellikleri ve Avantajları

• SonicFast™ Teknolojisi: Çok hızlı ve 'yumuşak' bir toparlanma (soft recovery) karakteristiği sunar. Bu, anahtarlama kayıplarını (Erec) ve elektromanyetik girişimi (EMI) önemli ölçüde azaltır.
• Ortak Katot Konfigürasyonu: 2x10A'lik yapısı, tek bir komponent ile yarım köprü doğrultucu veya serbest geçiş diyodu gibi topolojileri kurmayı kolaylaştırır, yerden tasarruf sağlar.
• Yüksek Gerilim Kapasitesi: 1200V'luk dayanımı, yüksek giriş gerilimine sahip PFC (Güç Faktörü Düzeltme) ve boost converter devreleri için idealdir.
• TO-220AB Kılıf: Endüstri standardı bu kılıf, soğutucuya kolayca monte edilerek mükemmel termal performans elde edilmesini sağlar.
• Düşük Ters Toparlanma Akımı (Irm): Anahtarlama elemanları (MOSFET/IGBT) üzerindeki stresi azaltır ve genel sistem verimliliğini artırır.

Başlıca Kullanım Alanları

• Güç Faktörü Düzeltme (PFC) Devreleri
• Anahtarlamalı Güç Kaynakları (SMPS)
• Boost (Yükseltici) Çeviriciler
• Motor Sürücülerinde Serbest Geçiş Diyodu (Freewheeling Diode)
• Yüksek Frekanslı Kaynak Makineleri
• Solar İnverterler

Sık Sorulan Sorular (SSS)

Soru: 'SonicFast' ve 'Soft Recovery' ne demektir?
→ 'SonicFast' ultra hızlı toparlanma süresini ifade eder. 'Soft Recovery' (Yumuşak Toparlanma) ise, diyotun ters iletimden kesime geçerken akımın aniden sıfıra düşmesi yerine daha yumuşak bir eğri ile düşmesidir. Bu özellik, devrede yüksek frekanslı çınlamaları (ringing) ve elektromanyetik paraziti (EMI) büyük ölçüde azaltır, bu da genellikle ek snubber devrelerine olan ihtiyacı ortadan kaldırır.

Soru: '2x10A Ortak Katot' ne anlama geliyor?
→ Bu, TO-220 kılıfı içinde iki ayrı diyot bulunduğu anlamına gelir. Bu diyotların katotları (genellikle kılıfın orta bacağı ve metal tabanı) içeride birbirine bağlıdır. Anotları ise kenardaki iki bacakta ayrı ayrı bulunur. Bu yapı, özellikle tek bir anahtarlama elemanı ile iki farklı yolu doğrultmak veya bir boost devresinde kullanmak için çok pratiktir.

DHG20C1200PB ile yüksek frekanslı güç devrelerinizde verimliliği artırın ve EMI gürültüsünü minimize edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
