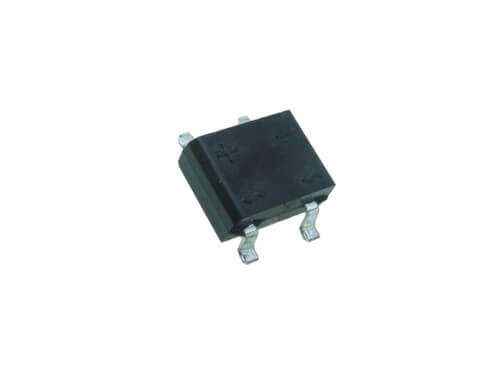

DI1510S SDIP-4 1 Faz Köprü Diyot

DI1510S, alternatif akımı (AC) doğru akıma (DC) dönüştürmek için tasarlanmış, kompakt ve verimli bir tek fazlı köprü diyottur. SDIP-4 (Slim-DIP) kılıfı, hem delik içi montaj (THT) hem de yüzey montaj (SMD) uyumluluğu sunarak esneklik sağlar. 1000V'a kadar olan yüksek ters gerilim dayanımı ve 1.5A akım kapasitesi ile çok çeşitli güç kaynağı uygulamaları için ideal bir doğrultma çözümüdür.

DI1510S SDIP-4 1 Faz Köprü Diyot'un Özellikleri ve Avantajları

• Tam Dalga Doğrultma: Tek bir komponent ile AC'yi verimli bir şekilde tam dalga DC'ye dönüştürür.
• Yüksek Ters Gerilim (VRRM): 1000V'luk tepe ters gerilim dayanımı ile doğrudan şebeke gerilimi uygulamalarında güvenle kullanılabilir.
• SDIP-4 Kılıf: Kompakt yapısı sayesinde PCB üzerinde yerden tasarruf sağlar ve montajı kolaylaştırır.
• Yüksek Dalgalanma Akımı Dayanımı: Cihazın ilk açılış anında oluşan yüksek akım piklerine karşı dayanıklıdır.
• Cam Pasifleştirilmiş Diyot Çipi: Yüksek güvenilirlik ve düşük kaçak akım sağlar.

Başlıca Kullanım Alanları

• AC/DC Adaptörler ve Güç Kaynakları
• Elektronik Cihazların Dahili Güç Katları (TV, Monitör vb.)
• Ev Aletleri ve Beyaz Eşya Kontrol Kartları
• LED Aydınlatma Sürücüleri
• Akü Şarj Cihazları

Sık Sorulan Sorular (SSS)

Soru: Köprü diyotun pin bağlantıları nasıl yapılır?
→ Cevap: Köprü diyotların üzerinde genellikle AC girişleri için '~' (dalga) ve DC çıkışları için '+' ve '-' işaretleri bulunur. AC güç kaynağının iki ucu '~' işaretli pinlere, doğrultulmuş DC çıkışı ise devrenin geri kalanına '+' ve '-' pinlerinden alınır.

Soru: Köprü diyot seçerken nelere dikkat etmeliyim?
→ Cevap: İki temel parametreye dikkat etmelisiniz: Maksimum ters gerilim (VRRM), giriş AC geriliminin tepe değerinden daha yüksek olmalıdır. İkincisi, ortalama ileri akım (IF(AV)), devrenizin çekeceği maksimum DC akımdan daha yüksek olmalıdır. DI1510S, 1000V ve 1.5A değerleri ile geniş bir kullanım alanına sahiptir.

Güç kaynağı tasarımlarınızda güvenilir ve kompakt bir doğrultma çözümü için DI1510S köprü diyotunu sepetinize ekleyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
