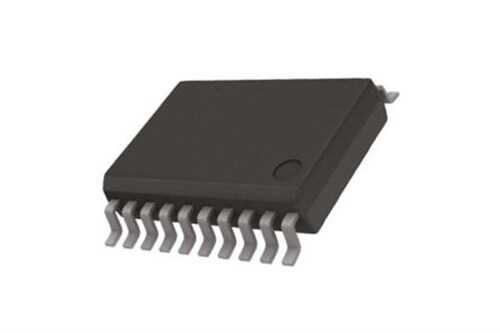

DM74LS245WMX - 74LS245 SOP-20

DM74LS245WMX, çift yönlü veri yolu iletişimini sağlamak için tasarlanmış, sekizli bir veri yolu alıcı-vericisidir (octal bus transceiver). 3-durumlu (3-state) çıkışları sayesinde veri yollarını izole edebilir ve birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır. LS (Low-power Schottky) teknolojisi, hız ve güç tüketimi arasında iyi bir denge sunar.

DM74LS245WMX - 74LS245 SOP-20'nin Özellikleri ve Avantajları

• Çift Yönlü İletişim: Tek bir entegre üzerinden A ve B portları arasında iki yönlü veri aktarımını destekler.
• 8-Bit Paralel Veri: Aynı anda 8 bitlik veriyi işleyerek mikroişlemci ve bellek arayüzleri için idealdir.
• 3-Durumlu Çıkışlar: Çıkışlar Yüksek (High), Düşük (Low) veya Yüksek Empedans (High-Z) durumuna getirilebilir. Bu, veri yolu çakışmalarını önler.
• Yön Kontrol Pini (DIR): Veri akışının yönünü (A'dan B'ye veya B'den A'ya) kolayca kontrol etmenizi sağlar.
• Çıkış Etkinleştirme (OE): Output Enable pini ile çıkışları tamamen devre dışı bırakarak veri yolunu serbest bırakabilirsiniz.
• SOP-20 Paket: Kompakt yüzey montaj paketi, devre kartı üzerinde verimli alan kullanımı sağlar.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde veri yolu tamponlama
• Bellek (RAM/ROM) ve çevre birimleri arasındaki arayüzler
• Adres ve veri yolu sürücüleri
• Farklı mantık aileleri arasında seviye uyumsuzluğu olmadan tamponlama
• Endüstriyel kontrol panelleri ve veri toplama sistemleri

Sık Sorulan Sorular (SSS)

'3-durumlu çıkış' (3-state output) ne işe yarar?
→ 3-durumlu çıkış, normal mantık seviyeleri olan 1 (Yüksek) ve 0 (Düşük) durumlarına ek olarak üçüncü bir 'Yüksek Empedans' durumuna sahip olma yeteneğidir. Bu durumda çıkış, devreden elektriksel olarak kopmuş gibi davranır ve veri yolunu meşgul etmez. Bu, birden fazla cihazın aynı veri hattını sırayla kullanmasına olanak tanır.

74LS245 ile 74HC245 arasındaki temel fark nedir?
→ Temel fark, kullanılan mantık ailesi teknolojisidir. 74LS serisi (Low-power Schottky TTL), daha eski bir teknolojidir ve genellikle 5V ile çalışır. 74HC serisi (High-speed CMOS) ise daha modern, daha düşük güç tüketen, daha yüksek gürültü bağışıklığına sahip ve daha geniş bir voltaj aralığında (genellikle 2V-6V) çalışabilen bir teknolojidir.

Veri yolu yönetimi ve tamponlama ihtiyaçlarınız için endüstri standardı DM74LS245WMX ile güvenilir çözümler üretin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
