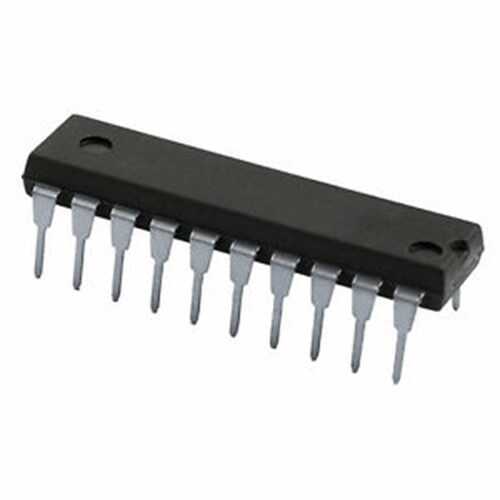

DM74LS645N - 74LS645 DIP-20 Octal Bus Transceiver Entegresi

DM74LS645N, iki yönlü asenkron veri yolu iletişimi için tasarlanmış, popüler bir oktal bus transceiver (alıcı-verici) entegresidir. 74LS640'a çok benzer şekilde 8-bitlik veri transferi sağlar, ancak en önemli farkı evirmeyen (non-inverting) lojiğe sahip olmasıdır. Veri, A bus'ından B bus'ına veya tersi yönde aktarılırken lojik seviyesi değişmez. DM74LS645N, standart 74LS645 ile tam uyumludur ve DIP-20 kılıfı ile sunulur.

DM74LS645N'nin Özellikleri ve Avantajları

• Evirmeyen (Non-Inverting) Çift Yönlü İletişim: Veri, bir porttan diğerine geçerken orijinal lojik değerini korur.
• 8-Bit Paralel Veri Transferi: Oktal yapısı sayesinde 8-bitlik veri yolları için mükemmel uyum sağlar.
• 3-State Çıkışlar: Çıkışların yüksek empedans durumuna alınabilmesi, ortak bus'lı sistemler için zorunludur.
• Tek Pin ile Yön Kontrolü: 'DIR' (Direction) pini ile veri akış yönü kolayca kontrol edilir.
• Enable Kontrolü: 'OE' (Output Enable) pini ile entegre veri yolundan tamamen izole edilebilir.
• Yüksek Sürüş Kapasitesi: Veri yollarını güvenilir bir şekilde sürebilmek için yüksek akım çıkışlarına sahiptir.

Başlıca Kullanım Alanları

• CPU, bellek ve çevre birimleri arasındaki veri yollarında.
• Farklı voltaj seviyeleriyle çalışan sistemler arasında (uygun pull-up dirençleri ile) tamponlama.
• Paralel port genişletme ve kontrolü.
• Çoklu kart (multi-board) sistemlerinde veri alışverişi.
• Genel amaçlı çift yönlü sinyal tamponlama.

Sık Sorulan Sorular (SSS)

Soru: 74LS645 ile 74LS245 arasındaki fark nedir?
→ Her ikisi de evirmeyen oktal bus transceiver'dır ve fonksiyonel olarak çok benzerlerdir. Aralarındaki temel fark genellikle pin yerleşimidir (pinout). 74LS645'te A ve B port pinleri entegrenin zıt taraflarında yer alırken, 74LS245'te bazı pinler karışık olabilir. Bu, PCB tasarımını etkiler. 74LS645 genellikle daha düzenli bir kart tasarımına olanak tanır.

Soru: Başındaki 'DM' harfleri ne anlama geliyor?
→ 'DM' gibi harfler genellikle üretici kodlarıdır. Örneğin, 'DM' National Semiconductor (şimdi Texas Instruments'ın bir parçası) tarafından kullanılan bir ön ekti. SN (Texas Instruments), MC (Motorola) gibi farklı üreticilerin kendi ön ekleri vardır. Fonksiyonel olarak DM74LS645N, SN74LS645N ile aynı işi yapar.

Veri bütünlüğünü koruyarak çift yönlü iletişim kurmanız gereken sistemler için 74LS645 Octal Bus Transceiver en güvenilir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
