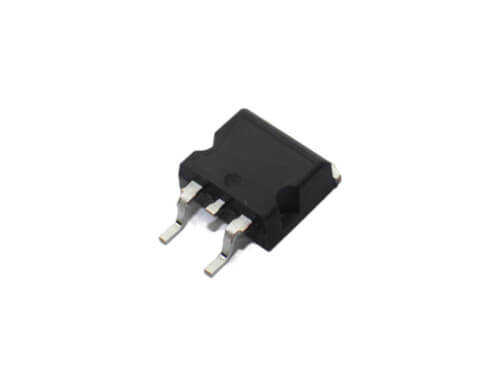

DNA30E2200PZ 30A 2200V D2PAK Standart Diyot

DNA30E2200PZ, ultra yüksek gerilim kapasitesini modern yüzey montaj teknolojisiyle birleştiren, niş bir standart diyottur. TO-220 versiyonuyla aynı şekilde 30A akım ve 2200V (2.2kV) ters tepe gerilimi gibi şaşırtıcı elektriksel özellikler sunar. Kompakt ve termal olarak verimli D2PAK kılıfı sayesinde, yüksek güç yoğunluğuna sahip, otomatik montaja uygun ve ultra yüksek voltajlı devre tasarımlarına olanak tanır.

DNA30E2200PZ'nin Özellikleri ve Avantajları

• Ultra Yüksek Gerilim (SMD Kılıfta): 2200V'luk olağanüstü gerilim dayanımını, yerden tasarruf sağlayan bir yüzey montaj kılıfında sunar.
• Yüksek Akım Performansı: 30A sürekli akım kapasitesi ile yüksek güç gereksinimlerini karşılar.
• Otomatik Montaja Uygun (D2PAK): Yüksek hacimli üretim hatlarında hızlı ve hassas montaj imkanı sağlayarak üretim verimliliğini artırır.
• Etkin Isı Transferi: Geniş metal tırnağı, ısıyı doğrudan PCB'nin soğutma katmanlarına aktararak komponentin serin kalmasına yardımcı olur.
• Kompakt Tasarım: Delik içi montajlı alternatiflerine göre daha alçak bir profil sunarak, daha ince ve modern tasarımlar yapılmasına olanak verir.

Başlıca Kullanım Alanları

• Kompakt Medikal Görüntüleme Cihazları (Örn. taşınabilir X-Ray)
• Havacılık ve Uzay Elektroniği Güç Kaynakları
• Yüksek Yoğunluklu Lazer Sürücüleri
• Kompakt Yüksek Gerilim Test ve Ölçüm Ekipmanları
• Endüstriyel ve Bilimsel Uygulamalar için Özel Güç Modülleri

Sık Sorulan Sorular (SSS)

Yüksek gerilim altında SMD kılıf kullanmak güvenli midir?
→ Evet, ancak PCB tasarımında özel dikkat gerektirir. Yüksek gerilim taşıyan yollar arasında yeterli 'creepage' (yüzeyden atlama) ve 'clearance' (havadan atlama) mesafeleri bırakılmalıdır. Bu, gerilim atlamalarını ve kısa devreleri önlemek için kritik öneme sahiptir.

DNA30E2200PZ ile DNA30E2200PA arasındaki fark nedir?
→ Temel fark kılıf tipidir. Her ikisi de 30A ve 2200V özelliklerine sahiptir. PA modeli delik içi montaj için TO-220AC, PZ modeli ise yüzey montaj (SMD) için D2PAK kılıfındadır.

Kompakt ve güçlü ultra yüksek gerilim tasarımlarınız için DNA30E2200PZ'nin modern SMD yapısından faydalanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
